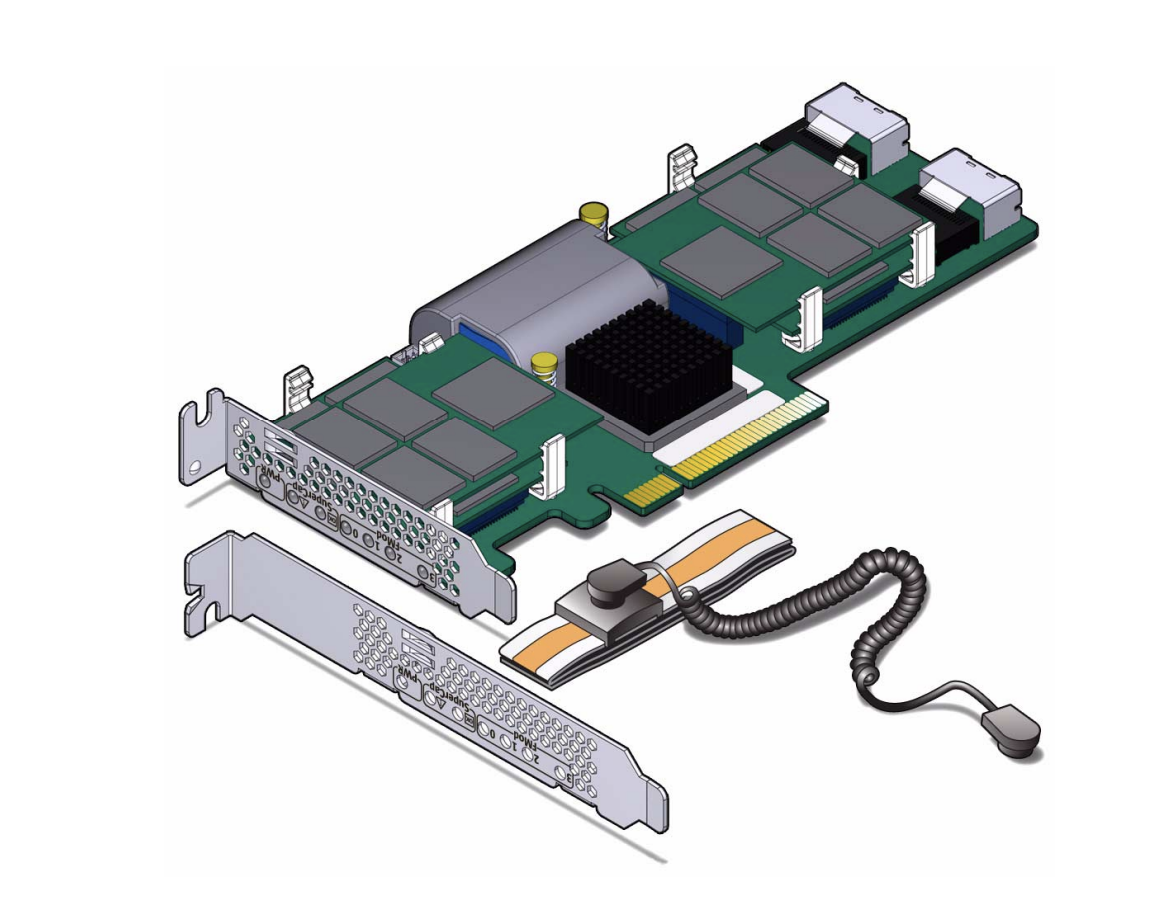

Oracle F20 ——古董的SLC加速方案

背景介绍

F20是当初群友在讨论SLC的时候推荐的，由于价格便宜且没有认亲就直接拿下了。这张卡由于是10年前Oracle的存储方案，所以并不是一张纯粹的SLC硬盘，而是一张带四块SLC硬盘的HBA卡。

Feature	Value
Capacity per card	96 GB (4 x 24 GB)
Random 4 K read	100,110 IOPS
Maximum delivered random 4 K write	83,996 IOPS
Sequential read (1 M)	1,092 MB/sec
Maximum delivered sequential write (1 M)	501 MB/sec
Power consumption (normal running mode)	16.5 W

DOM（Disk on Module）的设计理念

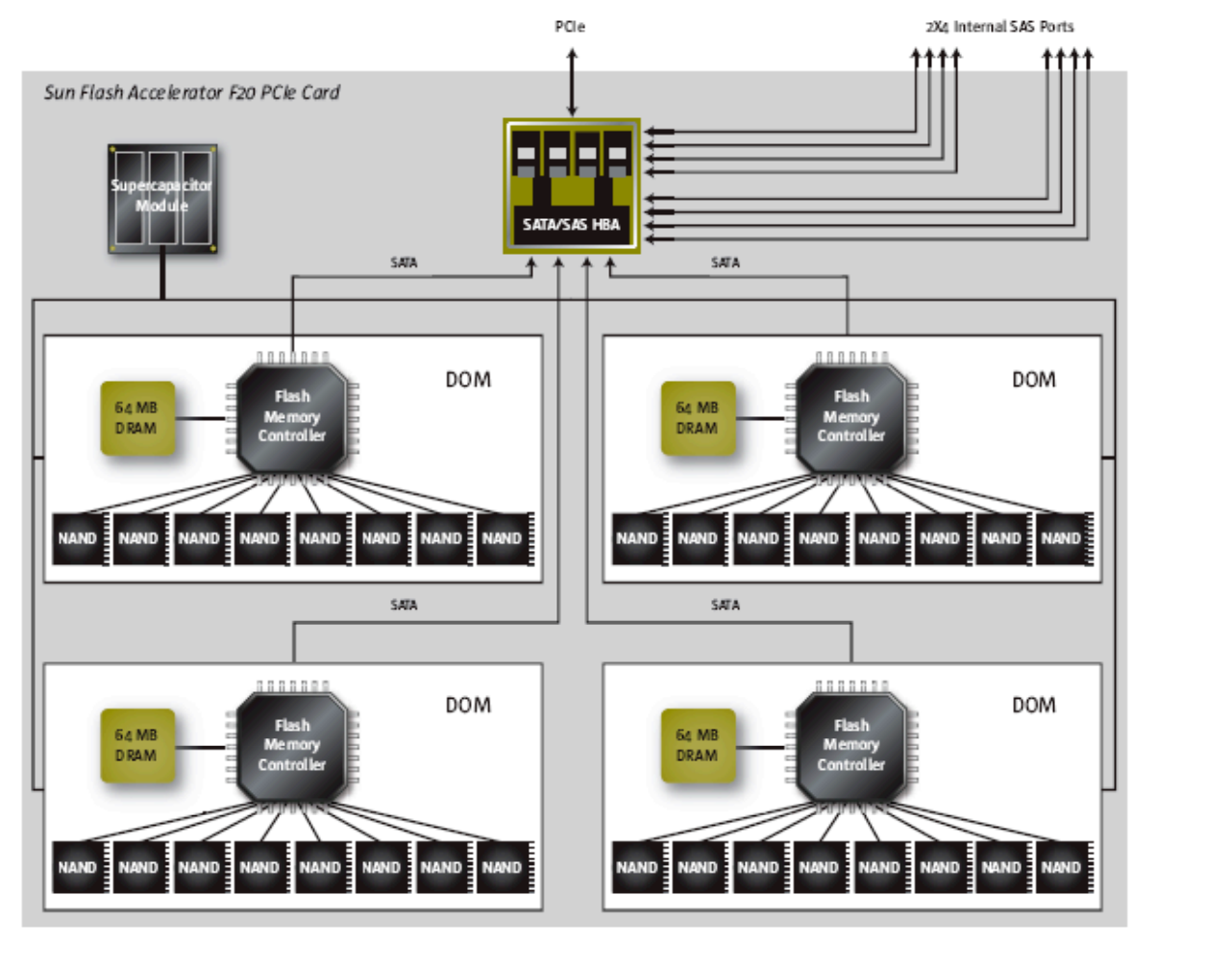

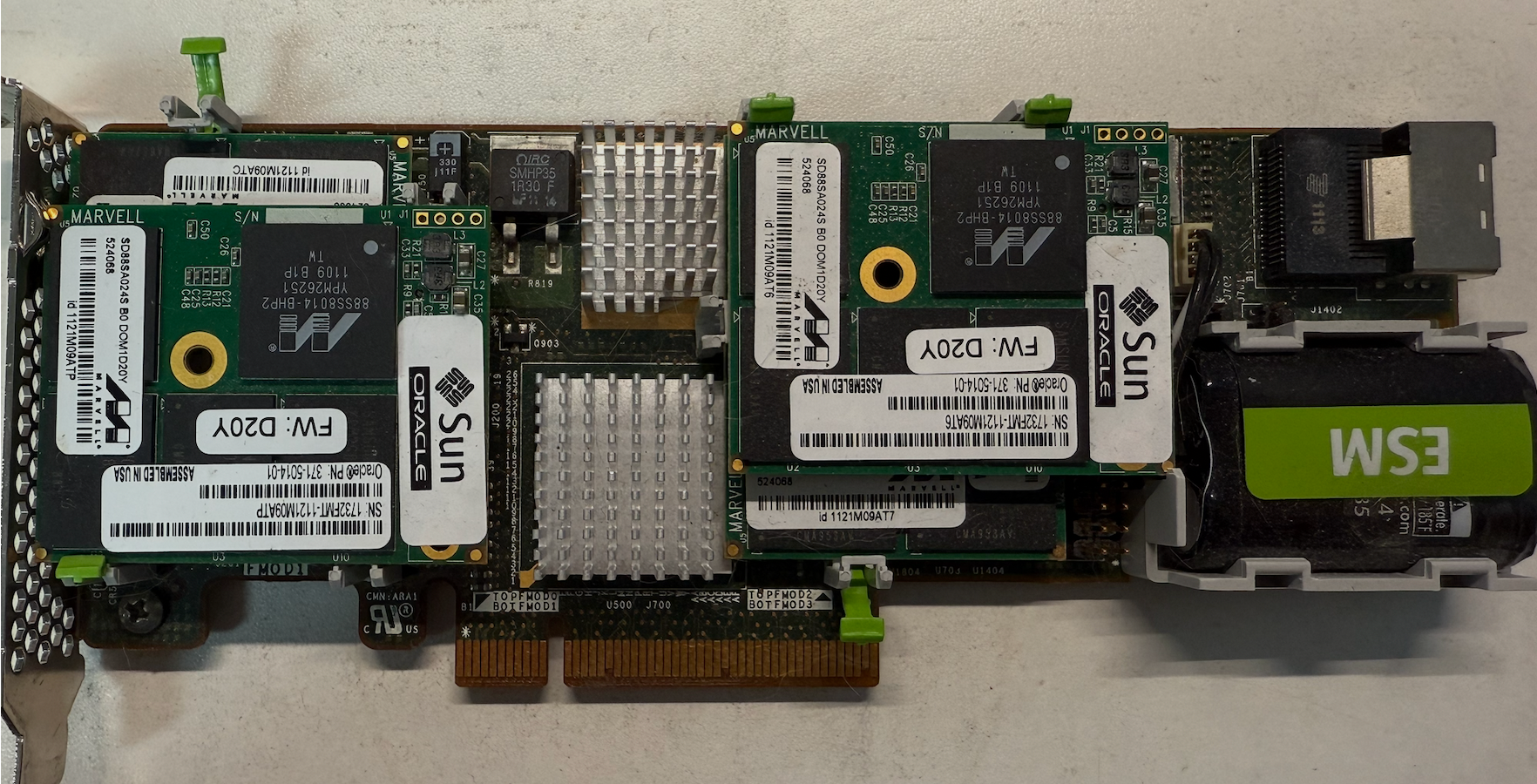

在 Sun Flash Accelerator F20 PCIe 卡中，DOM（Disk on Module） 是一个非常关键的创新设计。它把闪存存储和控制芯片紧密集成在一个小巧的模块中，实现了高性能和高可靠性的平衡。

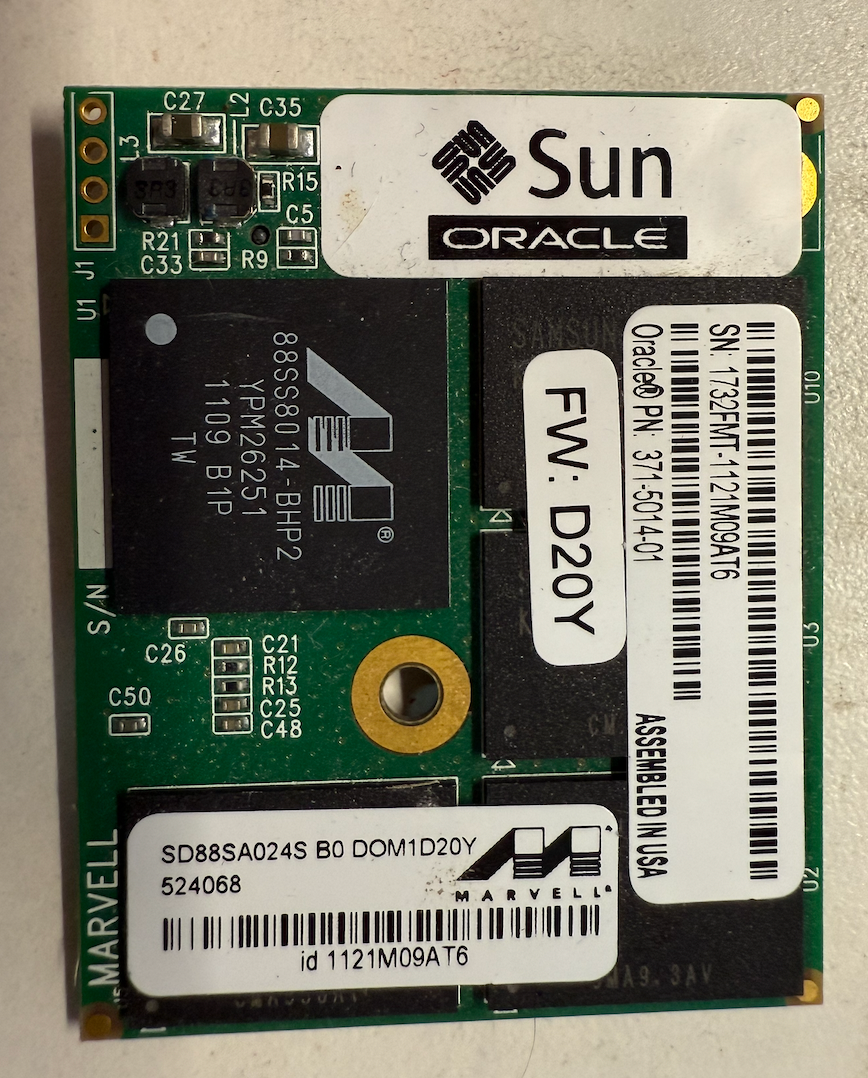

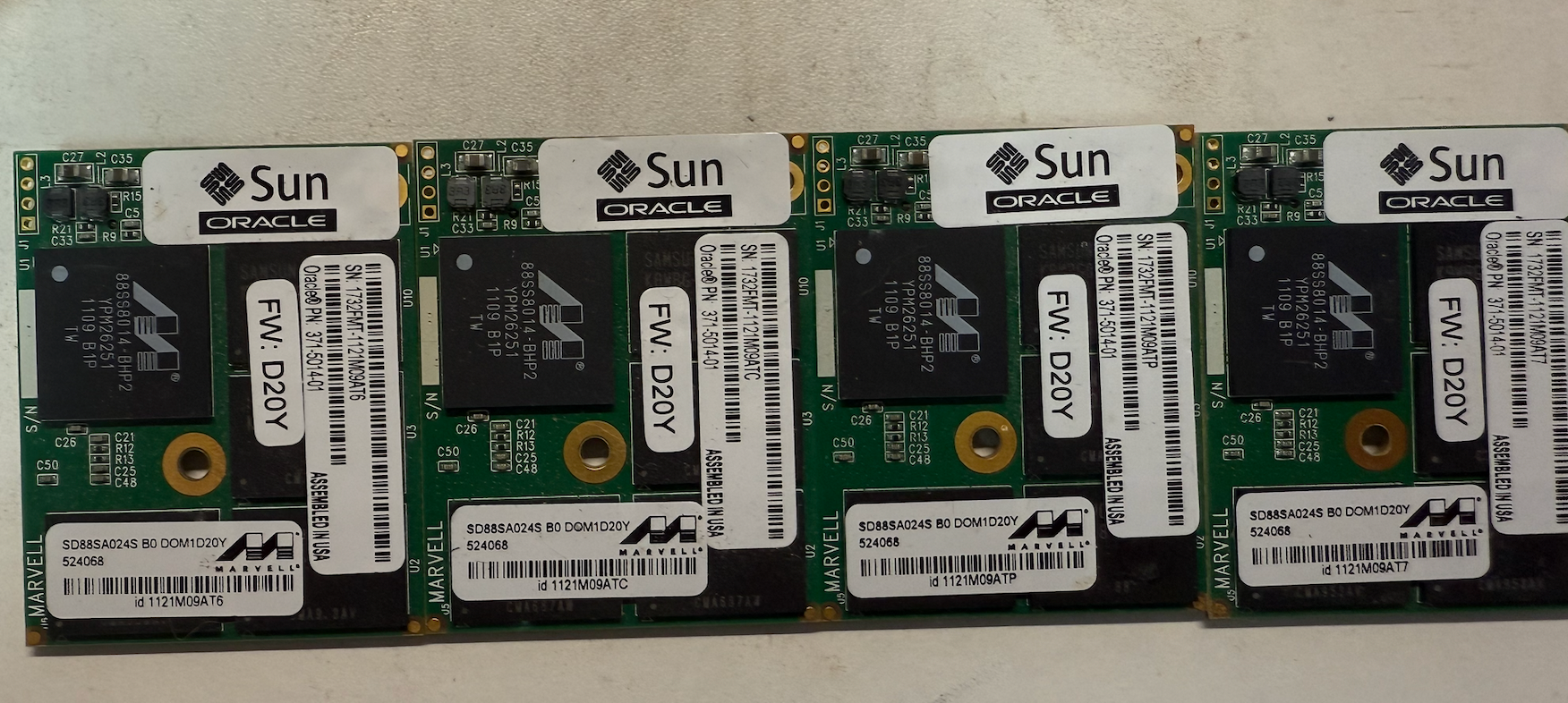

每个 DOM 其实就是一个微型的 SATA 闪存设备，它由以下几部分组成：

1. SLC NAND 闪存

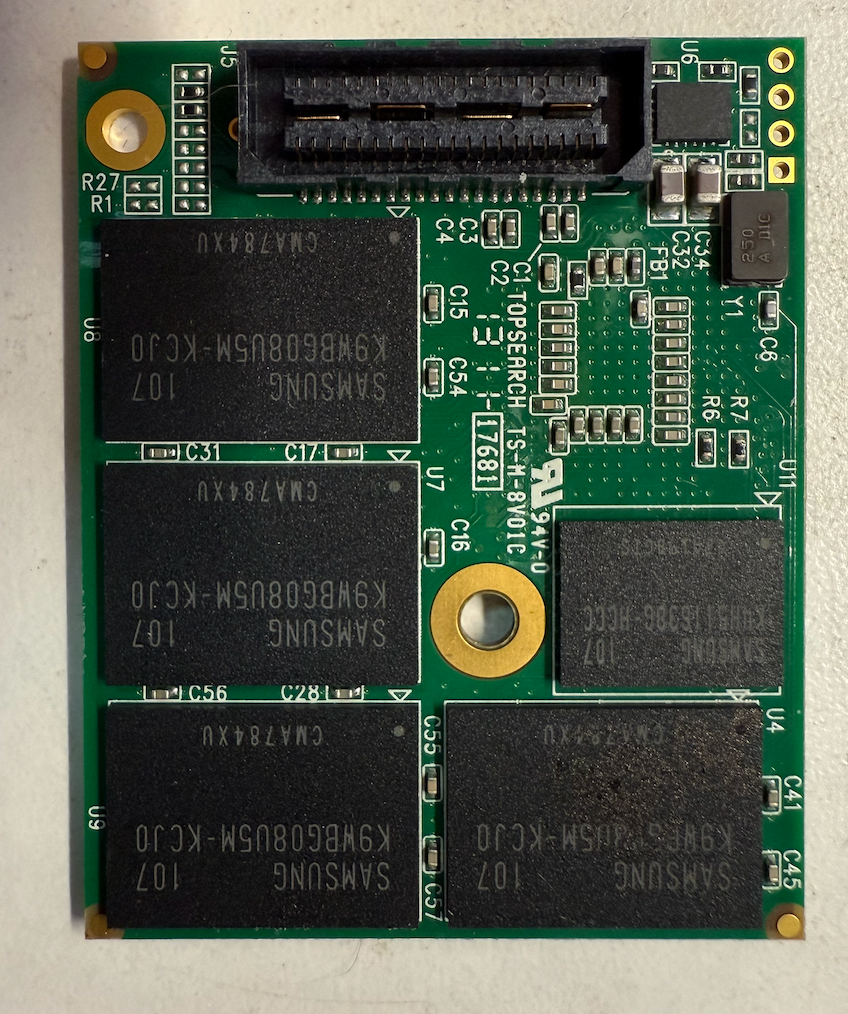

• 每个 DOM 内含 8 颗 4GB SLC NAND 芯片（正反面各 4 颗），总容量 32GB，其中 24GB 可用作主存储，剩余空间用于提升寿命和性能。
• 这些多余的块可以在后台执行擦写、替换故障块，从而保证长期可靠运行。
• SLC NAND 属于企业级闪存，比常见的消费级闪存寿命更长、稳定性更高。

2. DRAM 缓存

• 每个 DOM 配置 64MB DDR400 DRAM 作为本地缓存，加速读写操作。
• 一旦系统突然断电，DRAM 中的数据会立即写入 NAND 闪存，确保数据完整不丢失。

3. 闪存控制器

• DOM 内建 Marvell SATA-2 控制器，它让模块直接用标准 SATA 协议与系统通信。
• 控制器负责：
  • 磨损均衡（Wear Leveling）：避免某些块被过度写入，延长 NAND 使用寿命。
  • 错误纠正（ECC）：保障数据可靠性。
  • 坏块管理：检测并屏蔽故障块，用备用块替换。
  • I/O 加速：通过负载均衡和交错访问来优化性能。

SAS 控制器与 SAS 扩展器

在 Sun Flash Accelerator F20 PCIe 卡中，除了 DOM 模块之外，还有一套完整的 SAS 控制/扩展架构，用来连接和管理更多存储设备。

1. SAS 控制器

• 采用 LSI SAS1068E 控制器，这是一个 8 端口的控制器，同时具备 8 通道 PCIe 接口。
• 每个端口支持 3.0 Gb/s 的 SAS 或 SATA 传输速率，符合 PCIe 1.0a 标准，并且兼容 SATA 设备。
• 端口分工：
  • 4 个端口直接连接 4 个 DOM 模块。
  • 另 4 个端口则连接到 12 端口的 SAS 扩展器，从而支持额外的磁盘。

2. 12 端口 SAS 扩展器

• 卡上集成了 LSISASx12 扩展器，符合 ANSI 定义的 SAS 标准，同时支持 SATA 协议。
• 它提供了两组 4 通道 mini-SAS（SFF 8087）接口，可以扩展到机箱内的存储，例如：
  • 在 Sun SPARC Enterprise T5220 服务器中，可以直接连到 8 盘位 HDD 背板。
  • 在 Sun Fire X4275 存储服务器中，可以通过 LSISASx36 扩展器进一步扩展，支持 16 块内部 HDD。

性能测试

坏消息，这张卡读不出来了，等有机会再接着测试吧（（（（（

最后杂谈

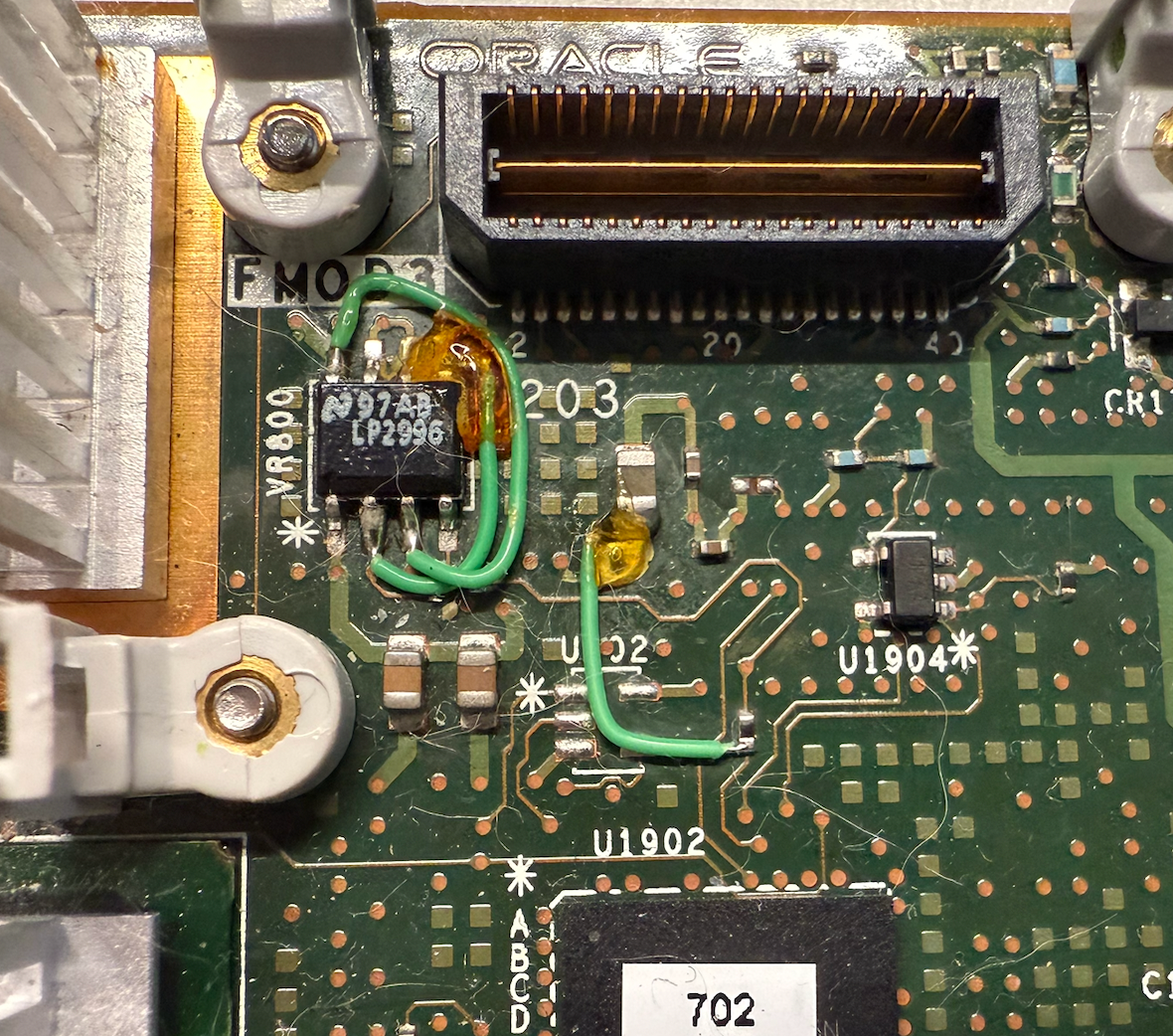

这张卡有趣的部分是还存在跳线（请无视上面的猫毛）
