CCR2004-1G-2XS-PCIe 一张软网卡

这是一款智能 PCIe网卡，可为您的服务器增加完整的路由器功能。如果您希望节省机房空间，它将是构建 25 Gigabit 网络的一种智能且简便的方案。

前言

Mikrotik 作为Bugos的研发公司，拉脱维亚小家电厂总是能给我带来许多惊喜。从最早的CCR10xx那一代基于TILE 众核处理器，到如今的CCR2216 ARM+Switch Chip。（没错，这并不能算一台路由器。只能说是个大号的交换机）再加上bugos的疯狂漏路由。直到这个CCR2004 PCIE版本出来的时候，更是让我眼前一黑。

我本以为这会是个ARM+NIC的智能网卡，结果发现是纯粹的ARM，没有专门负责网卡的asic。

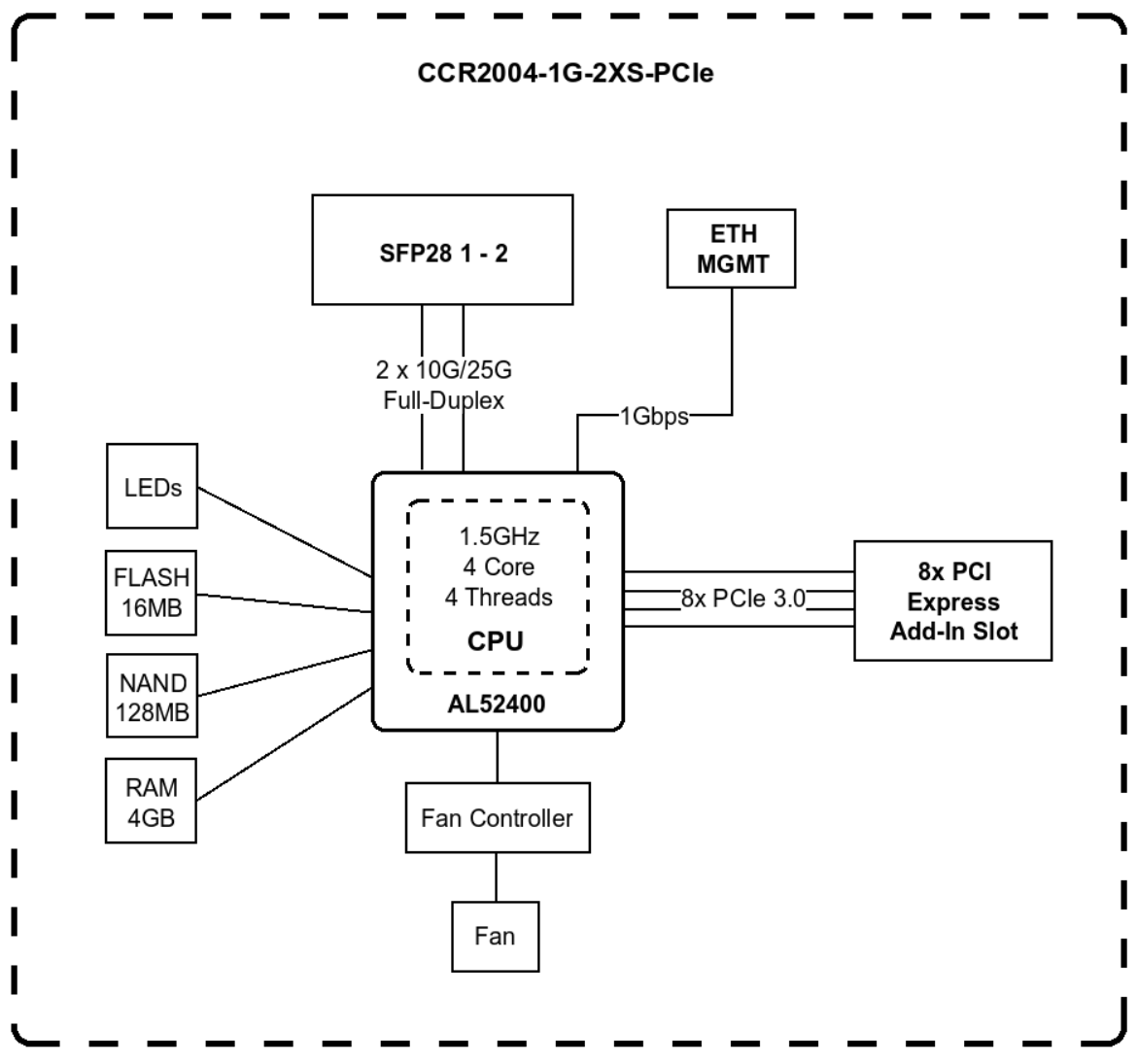

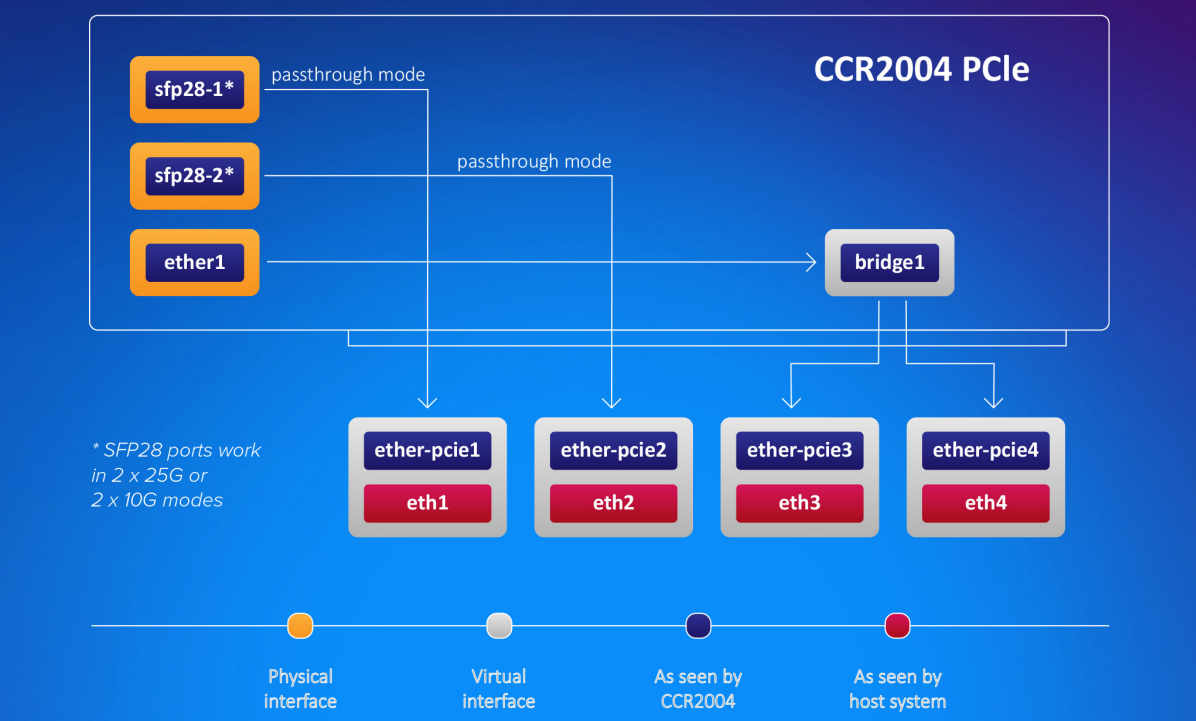

结构图

这种情况就意味着整个一个纯软结构，网卡的passthrough 是routeros通过fastpath将物理网口映射给host。而不是之前的PS225/BlueField这种直接将网口暴露。

                   Host侧看到的
                   Linux host
enpXsYf0    enpXsYf1      enpXsYf2    enpXsYf3
    │           │             │           │
    └──── PCIe 3.0 x8 / emulated NICs ────┘
                       |
               RouterOS on card
                       |
          ether-pcie1  -   ether-pcie4
                       │
               sfp28-1 / sfp28-2
                       │
                  Physical wire

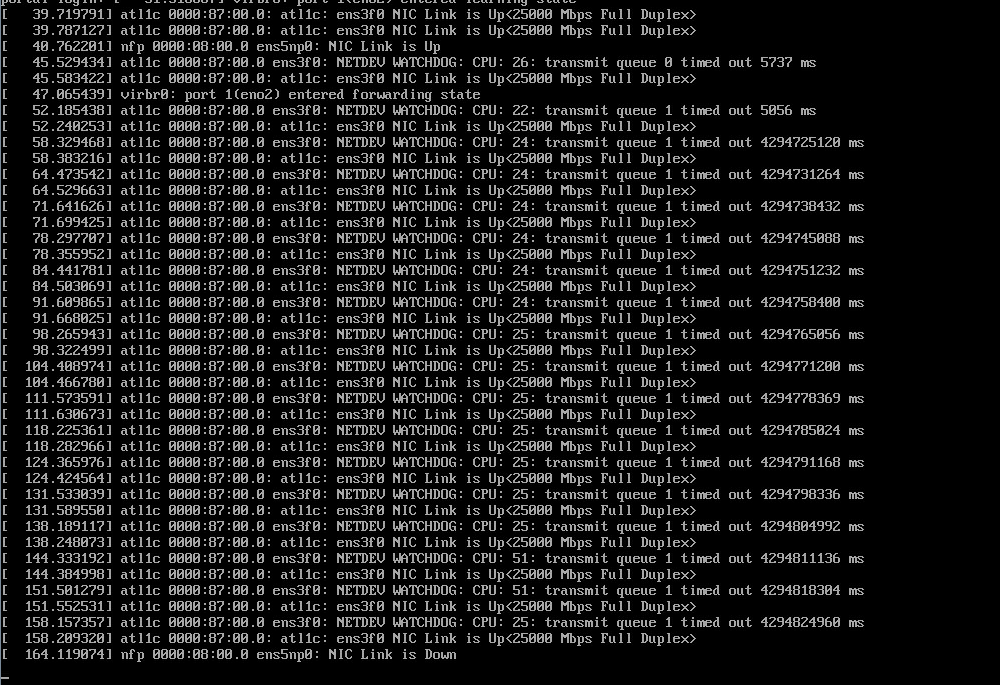

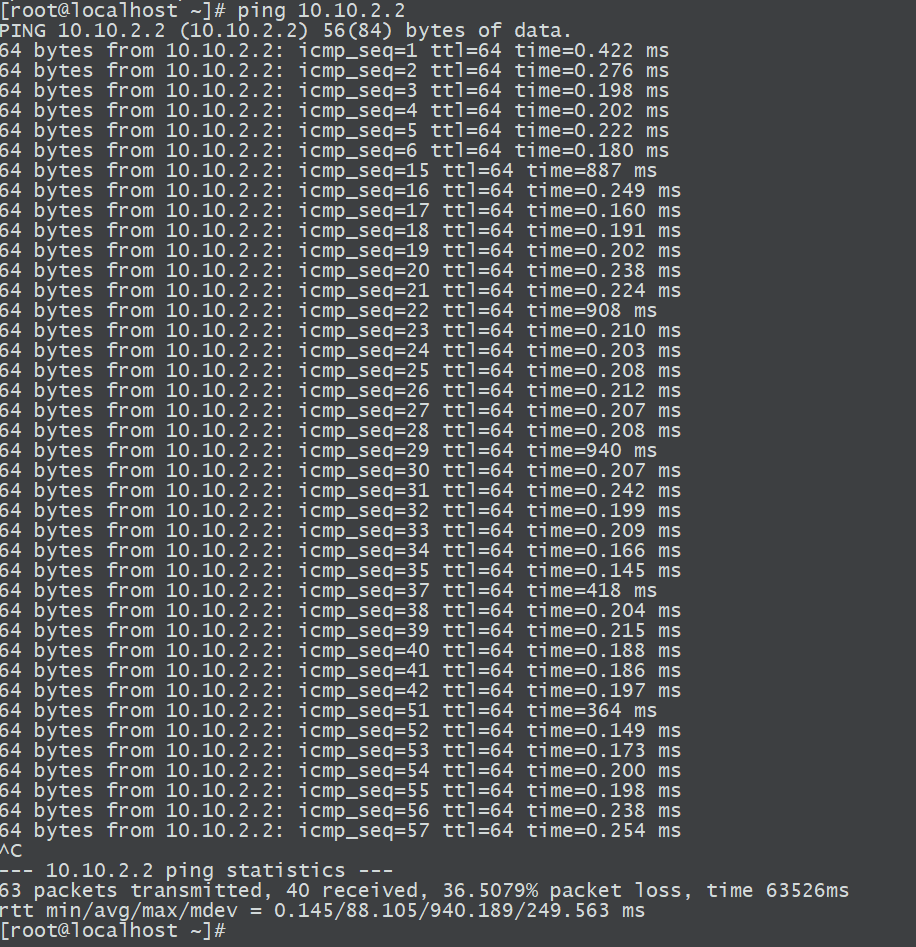

与想象中的不同，我最初以为Passthrough是通过两个网卡做bridge来实现的。

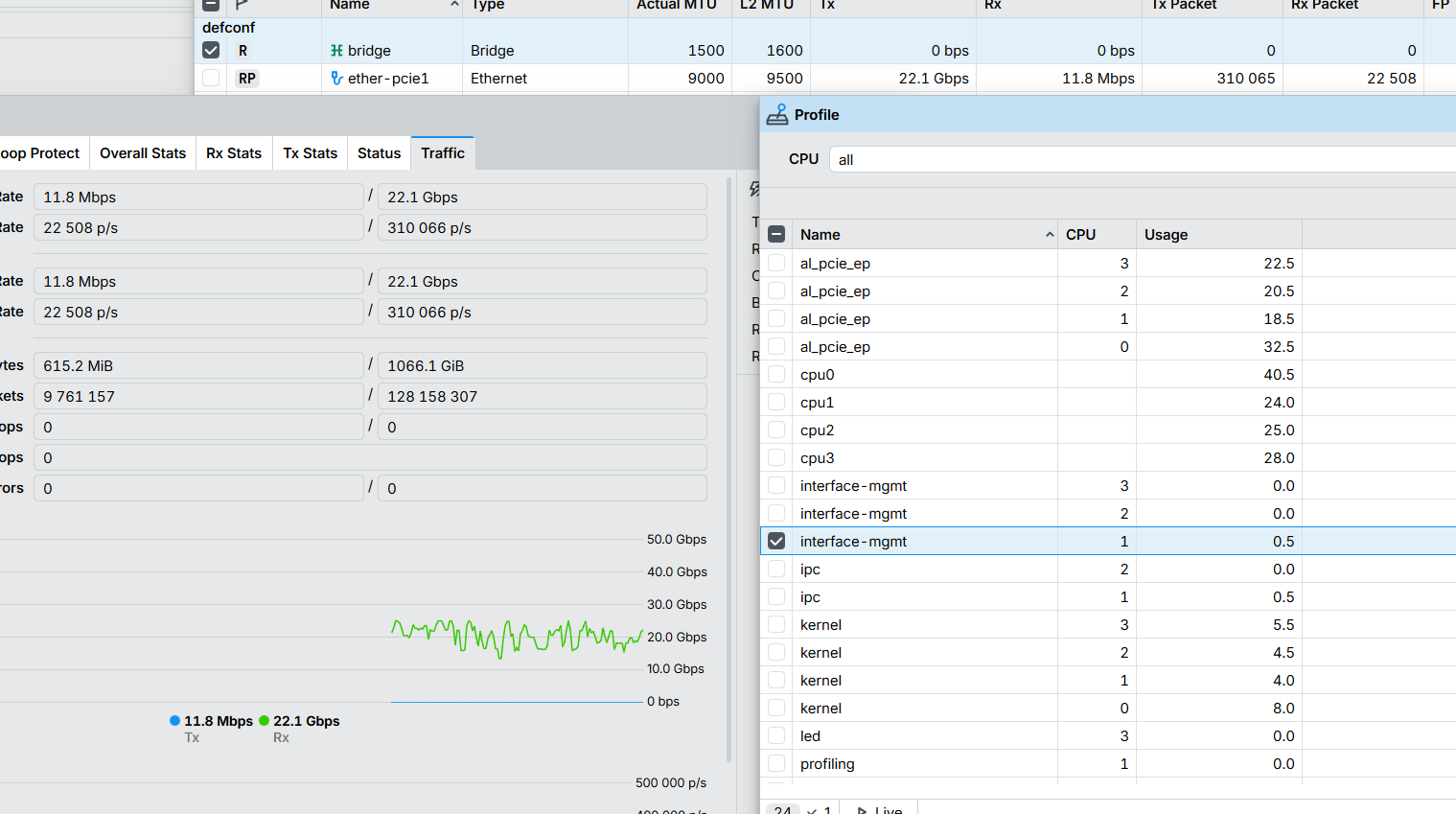

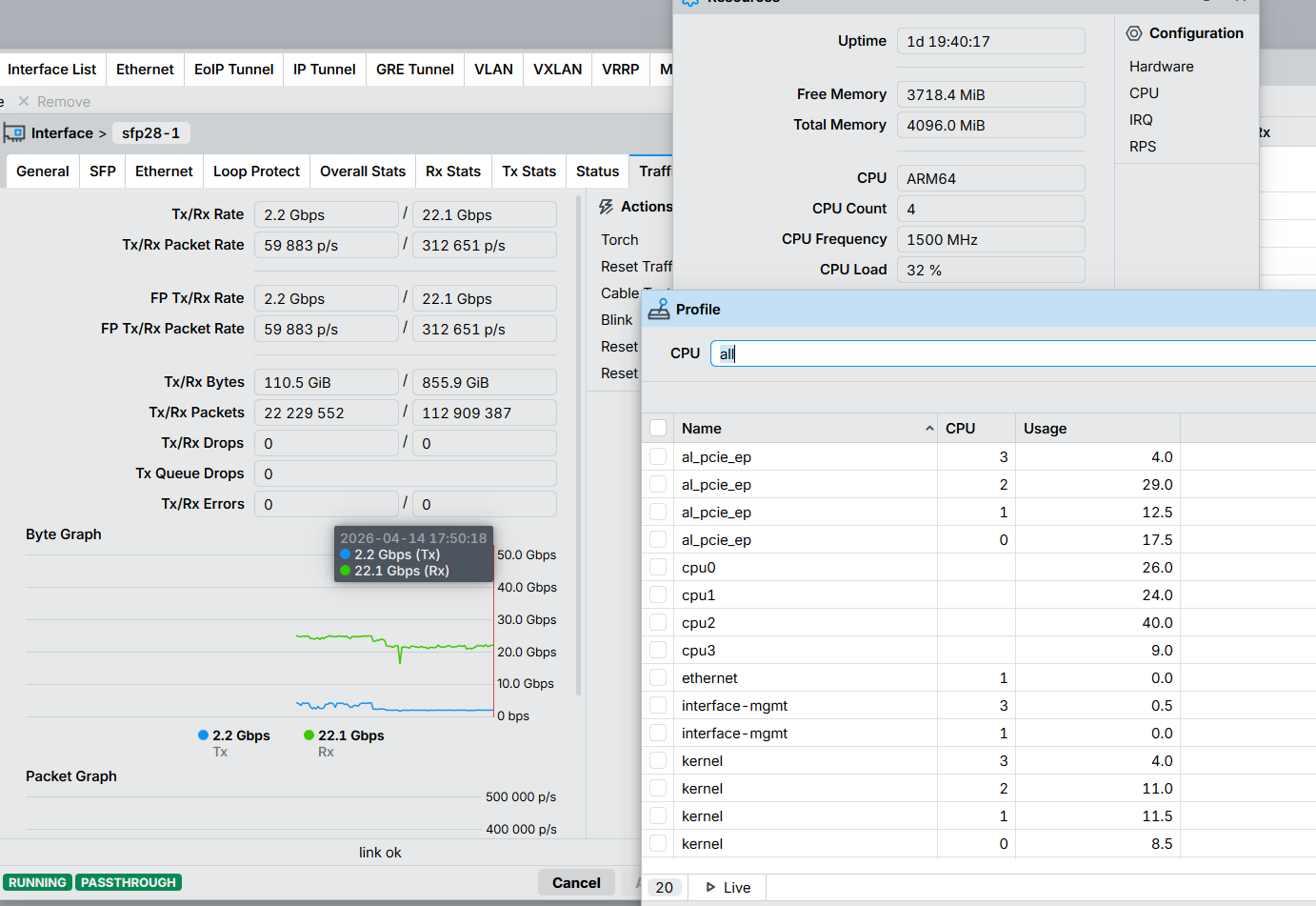

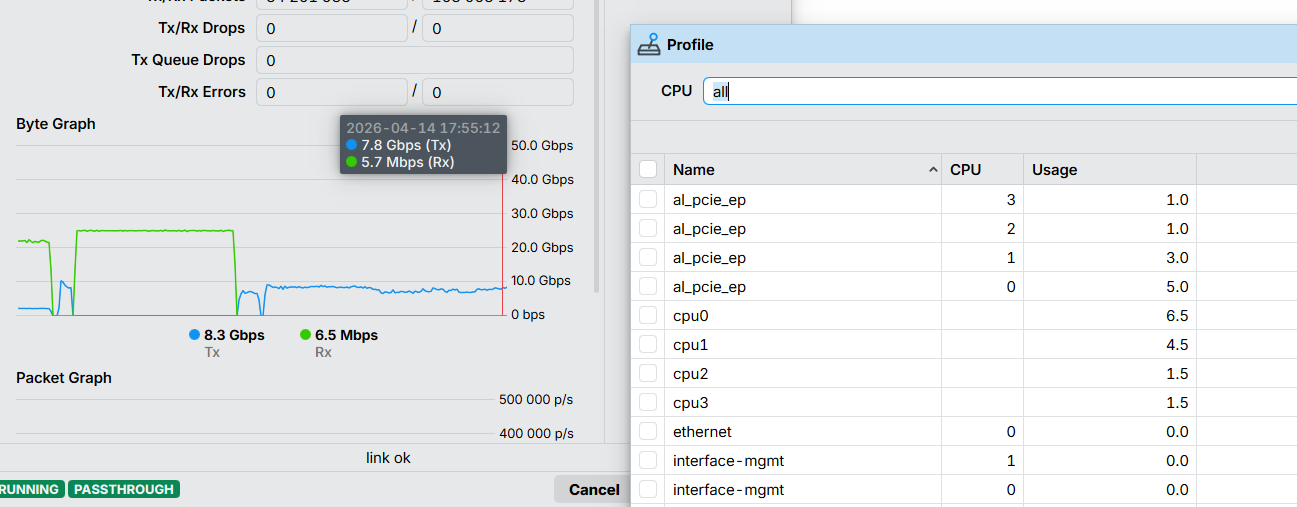

但是从进程中可以看出，开启passthrough模式是没有bridge这个进程的。说明此时只有al_pcie_ep在疯狂的负责将虚拟网卡和物理网卡数据流转。

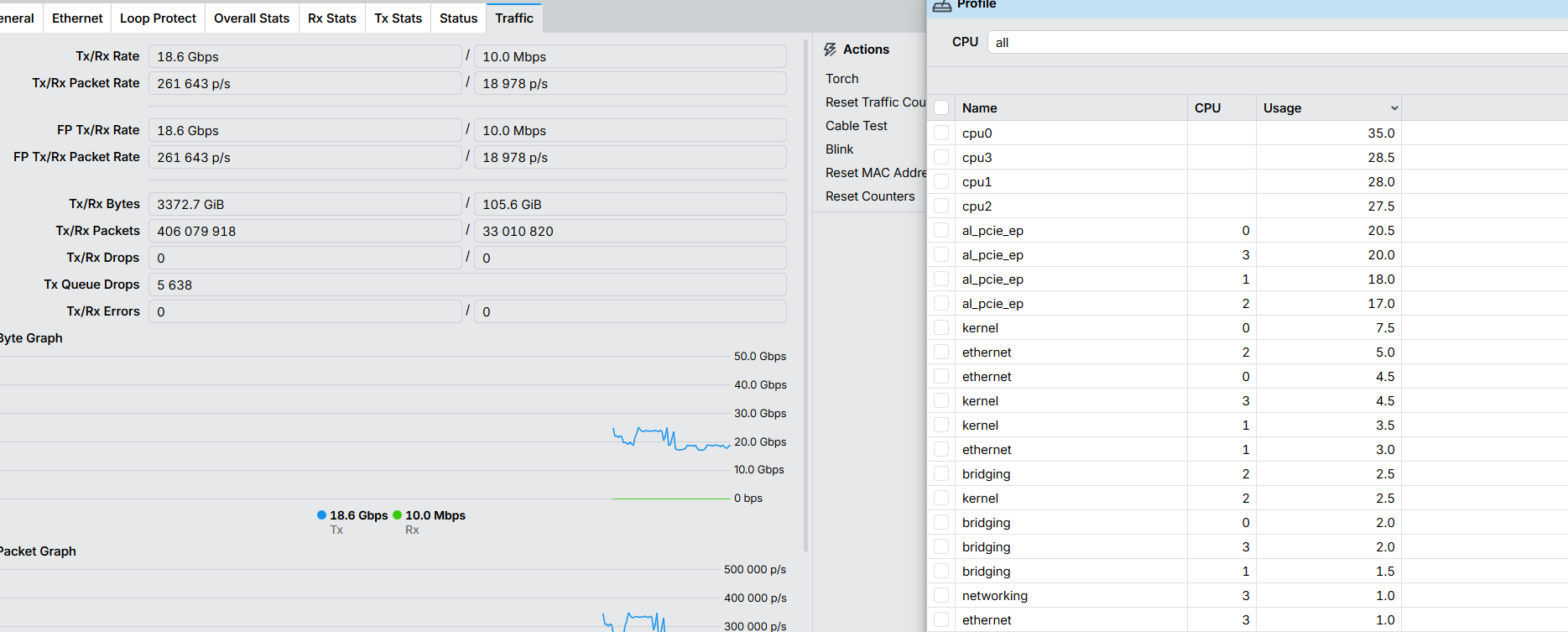

令我困惑的另一个点是，这张网卡的桥接性能反而会下降很多。意味着两个SFP28之间做桥接可能只有13G可用。

Mode	Configuration	1518 byte		512 byte		64 byte
		kpps	Mbps	kpps	Mbps	kpps	Mbps

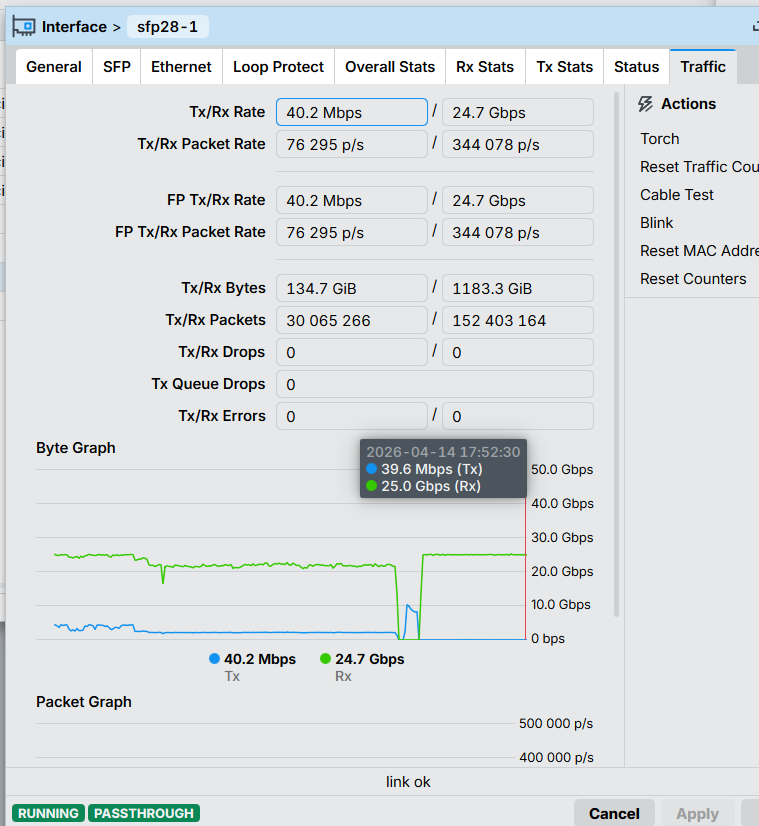

Passthrough	none (fast path)	2341.4	28434	2349.6	9624.1	2339.3	1272.6
Bridging	none (fast path)	1119.9	13600.1	1640.9	6721	2339.3	1272.6

不得不说的Fastpath

提到这里我们就不得不说提一下 routeros的fastpath。

由于没有 ASIC 硬件卸载，所有数据包（哪怕是 Passthrough）都需要经过这颗 ARM CPU AL52400 进行软中断和内存拷贝。

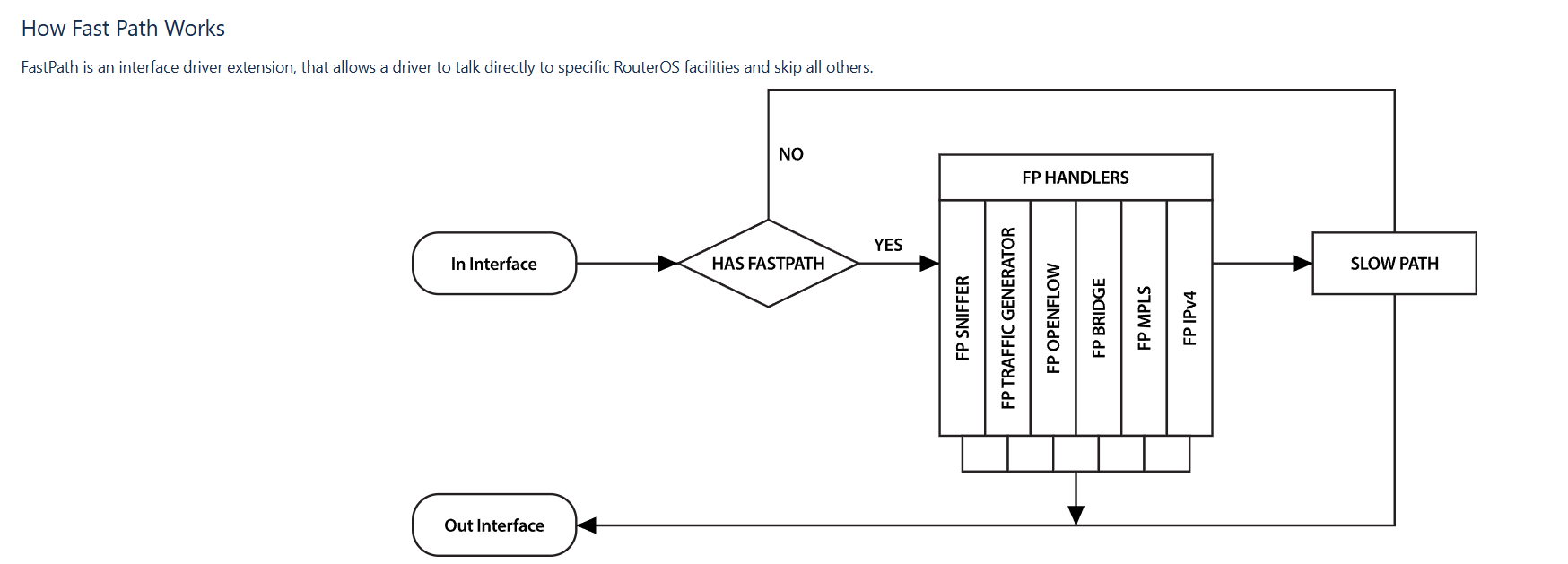

所以为了避免太多无用的规则导致cpu转发性能不够。routeros开发了FastPath。

RouterOS 的 Packet Flow

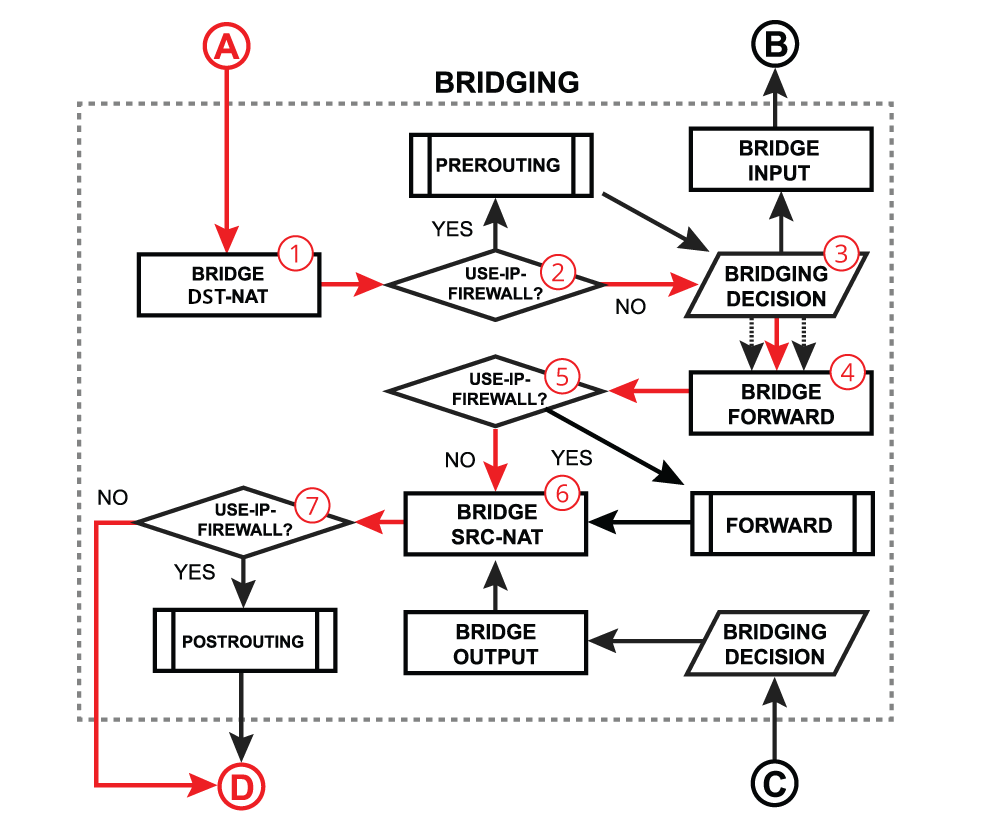

先看一下包流转图

Bridge forward 是指数据包从一个桥接口端口（bridge port）转发到桥中另一个端口的处理过程，本质上是用于在同一二层网络中连接多个设备。设备在 in-interface 上接收到数据包后，如果判断该接口属于桥端口，则该数据包会进入桥接处理流程（bridging process）：

数据包首先会经过 bridge NAT 的 dst-nat chain。在这一阶段，可以修改目的 MAC 地址和优先级（priority）；除此之外，也可以对数据包执行accept、drop 或 mark 等操作。

然后检查 bridge settings 中是否启用了 use-ip-firewall 选项。

接着，数据包会通过 bridge host table 来做出转发决策。如果该数据包最终需要被泛洪（flooding）处理，例如属于广播（broadcast）、组播（multicast）或未知单播（unknown unicast）流量，那么它会按每个桥端口进行复制，然后继续在 bridge forward chain 中处理。

当启用 vlan-filtering=yes 时，如果数据包根据 /interface bridge vlan 表的规则不被允许通过，那么会在这个阶段被丢弃。

数据包随后会进入 bridge filter forward chain。在这里可以修改优先级，也可以直接对数据包执行accept、drop 或 mark。

再次检查 bridge settings 中是否启用了 use-ip-firewall 选项。

接下来，数据包会经过 bridge NAT 的 src-nat chain。在这一阶段，可以修改源 MAC 地址和优先级；同样也可以执行accept、drop 或 mark 等操作。

最终检查 bridge settings 中是否启用了 use-ip-firewall 选项。
