从快慢表到分层转发：ASIC + VPP 混合数据面的设计
从快慢表到分层转发: ASIC + VPP 混合数据面的设计
这一篇是 FM10K烹饪指南——把你的UIO挪到PCIE侧的后续文章，因为可以挪到PCIE侧我才开始考虑的是否能把它打造成一款真正的路由器。而不是一个CRS。关于代码部分会在 Netlab-OS的仓库里。
一台路由器收到一个数据包之后，最直观的做法似乎很简单：查路由表、找到下一跳、改写二层头，然后把它发送出去。
但当流量从几千 PPS 增长到几千万甚至数亿 PPS 时，这套看似简单的流程就开始变得昂贵。于是，路由器的发展史在很大程度上变成了一场关于 “如何让绝大多数数据包走得更快” 的工程实践。
从早期 Cisco IOS 的 Process Switching，到 Fast Switching 的 Route Cache，再到 CEF 将路由状态预先转换为 FIB；从分布式 Line Card 转发，到今天使用 ASIC、NPU 和软件数据面的混合架构，Fast Path 与 Slow Path 几乎贯穿了整个高性能路由器的发展过程。
然而，当现代 ASIC 的硬件表项容量远小于完整 Internet FIB 时，一个新的问题出现了：
如果软件能够维护完整的 Forwarding State，而 ASIC 只能容纳其中一部分，我们是否真的还需要维护传统意义上的“快表”和“慢表”？
本文尝试从这个问题出发，重新审视传统的快慢路径设计，并讨论一种不同的思路：
VPP Full FIB
│
│ Authoritative Forwarding State
▼
Offload Manager
│
▼
ASIC Hardware Cache
ASIC HIT → Hardware Forwarding
ASIC /0 → VPP Software Forwarding在这种架构中，ASIC 不再被视为另一份必须与软件严格同步的完整 FIB，而只是完整软件 FIB 之上的一个 Hardware Acceleration Layer。
换句话说，我们真正需要维护的也许从来都不是：
两张 FIB 而是：One FIB, Two Forwarding Tiers.
一份权威的 Forwarding State，两种不同性能等级的数据路径。
要理解为什么这种设计成立，我们首先需要回到几十年前，看看传统的 Fast Path 与 Slow Path 为什么会出现，以及 Cisco CEF 是如何改变路由器 Forwarding Architecture 的。
为什么传统快路径 / 慢路径存在: 从 Process Switching 到 CEF
如今当我们谈到路由器的数据平面，我们会提到以下几个概念
- Fast Path / Slow Path
- Hardware FIB / Software FIB
- ASIC Forwarding / CPU Forwarding
- Fast Table / Slow Table
这些概念看起来像是现代 ASIC 路由器才有的设计，但实际上它们背后的问题非常古老：
路由器如何避免为每一个数据包重复执行昂贵的路由决策？
我们引入老牌网络厂商Disco Cisco的技术路线，来理解这个问题：
Process Switching
↓
Fast Switching
↓
Cisco Express Forwarding
↓
Distributed CEF
↓
Hardware Forwarding今天我们所说的 ASIC FIB、硬件 Offload，甚至本文后面要讨论的 ASIC + VPP 分层转发，本质上都可以从这条技术路线继续推导出来。

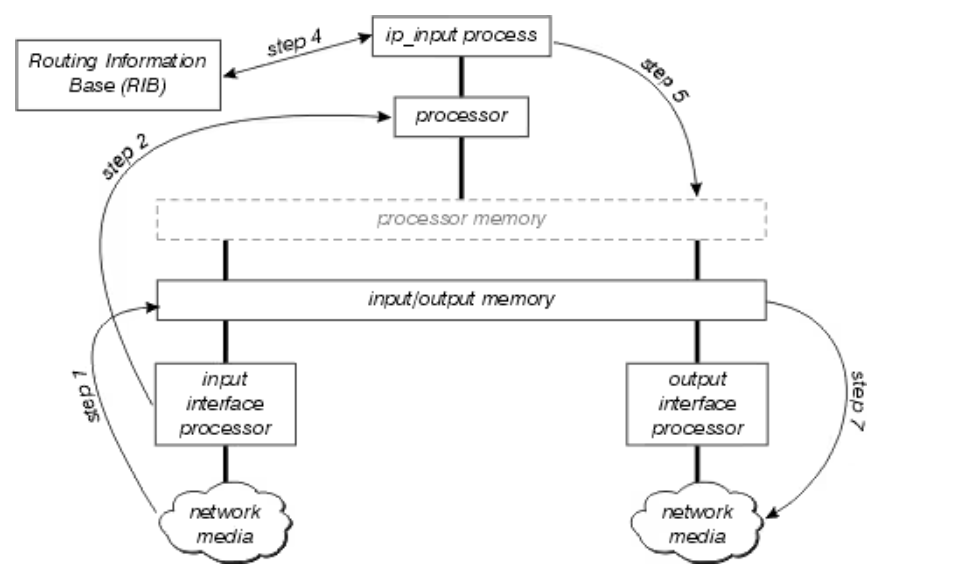

Process Switching: 最原始的方式
这也就是最直观的路由处理方式，把每一个 Packet，都做一次完整的处理。
收到一个 IPv4 Packet：
Packet
│
▼
Routing Table
│
Longest Prefix Match
│
▼
Next-Hop
│
▼
ARP Table
│
▼
L2 Header Rewrite
│
▼
TX这种模式最大的特点就是：Packet-driven forwarding decision
一个包来了，CPU 才为包做 forwarding work。并不意味着 routing table 本身一定很慢，而是意味着：**大量本可以重复利用的 forwarding decision 被一遍又一遍执行。**即使一次 forwarding decision 只消耗很少的 CPU Cycle，乘以巨大的 PPS 后也会迅速成为瓶颈。
因此，第一个优化思路自然出现了：
上一个 Packet 已经查过这条路径了，为什么下一个 Packet 还要重新查？
Fast Switching：第一次出现真正意义上的“快路径”
Cisco 后来引入了 Fast Switching。
在快速交换时，CPU 做出中断级转发决策。从路由表派生的信息及关于流出接口的封装信息共同结合，一起创建快速交换的高速缓冲。高速缓冲的每个条目都包括目标 IP 地址、传出接口标识和 MAC 重写信息。快速交换缓存采用二叉树结构。
如果快速交换的速缓存中没有某一个目的地条目，那么当前的信息包必须排队等候流程交换。当适当的流程为此信息包做出转发决策时，它在快速交换的高速缓冲中创建一个条目，并且可以在同一中断级别转发所有到达目的地的连续信息包。
因为这是一个基于目标的高速缓存，所以负载共享只按目标完成。即使路由表能为目标网络提供两个相等开销的路径，每个主机的快速交换高速缓存也只能拥有一个条目。
它的核心思想非常像我们今天熟悉的 Cache：
First Packet
│
▼
Process Switching
│
├── Routing Lookup
├── Next-Hop
├── L2 Rewrite
│
▼
Create Route Cache
│
▼
Subsequent Packets
│
▼
Route Cache HIT
│
▼
Fast ForwardCisco 官方文档把 Fast Switching 描述为一种 on-demand route cache：接口收到数据包后，fast-switching code 会检查缓存中是否已经存在此前数据包构建好的 forwarding information；如果存在，就可以直接向目标接口发送。
于是第一次出现了非常明显的：
Packet
│
▼
Route Cache?
/ \
HIT MISS
│ │
▼ ▼
Fast Path Process Path
│ │
│ Full Lookup
│ │
│ Build Cache
│ │
└────┬────┘
▼
TX这已经非常接近今天工程师口中的：
快路径 / 慢路径。
当然Cisco的工程师也为更高级的产品线推出了最佳交换

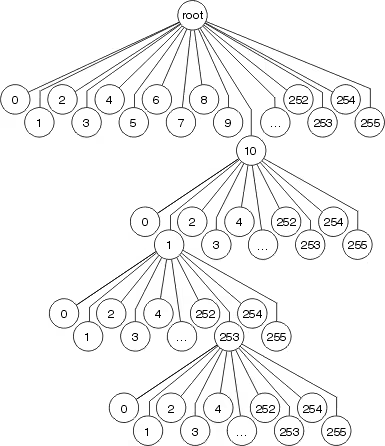

最佳交换除了使用 256 路多维树 (mtree) 而不是二叉树外，与快速交换基本相同，因而需要更大的内存和更快的高速缓存查找。
每个八位组都用于确定在树的每一层中选择 256 个分支中的哪一个，这意味着查找任何目的地最多涉及 4 次查找。对于较短的前缀长度，可能只需要 1 至 3 次查找。MAC 标头重写信息和输出接口信息作为树节点的一部分进行存储，因此缓存失效和老化仍会像快速交换中一样发生。
为什么 Fast Switching 最终仍然不够好？
Route Cache 看起来很完美：
慢路径负责学习
↓
快路径负责转发但它存在一个根本问题：Cache 是 Traffic-driven，而不是 Routing-driven。
正如Cisco的文档中所提到的
- 特定目标的第一个数据包总是经过进程交换以初始化快速高速缓存。
- 快速高速缓存可变得非常大。例如，如果有多条相等成本的路径通往同一个目的地网络，那么如上所述，快速缓存由主机条目组装而不是网络组装。
- 快速高速缓存和 ARP 表之间没有直接关系。如果 ARP 高速缓存的条目变得无效，则无法使其在快速高速缓存里无效。要避免此问题， 1/20th缓存每分钟随机地无效。高速缓存的这种无效/重新填充可能会成为具有非常大的网络的 CPU 密集型高速缓存。
假设路由器有：1,000,000 routes 但是刚刚启动：
Route Cache = Empty第一个去往：8.8.8.8的数据包需要走慢路径,第一个去往：1.1.1.1的数据包也需要走慢路径。
如果互联网流量访问大量不同 Destination：
Dst A → cache miss
Dst B → cache miss
Dst C → cache miss
Dst D → cache miss
...CPU 仍然会不断参与 forwarding。更何况在动态网络中，路由变化会频繁使 fast-switching cache 失效，这可能导致流量重新回退到 process switching。
于是 Cisco 做了一件非常重要的事情：
既然 Routing Table 已经知道所有 Route，为什么还要等第一个 Packet 到来之后才建立 Fast Entry？
CEF 就由此产生。
CEF：从 Reactive Cache 变成 Proactive FIB
CEF：Cisco Express Forwarding最核心的改变其实非常简单。
Fast Switching：
Packet arrives
↓
Lookup Route
↓
Generate Cache EntryCEF：
Routing Table Changes
↓
Generate Forwarding Entry
↓
Packet arrives
↓
Direct Lookup也就是说：Forwarding State 从 Traffic-driven 变成了 Control-plane-driven。
CEF 不再等待流量触发 Cache。而是提前根据 Routing Table 路由表构建：FIB — Forwarding Information Base
于是架构变成：
Routing Protocol
BGP / OSPF / IS-IS
│
▼
RIB
Routing Information
│
▼
FIB
Forwarding Information
│
▼
Packet
│
▼
LPM
│
▼
Next-HopCEF 不只有 FIB，还有 Adjacency Table
仅仅知道：
8.8.8.0/24 → Next-Hop 10.0.0.2其实还不能直接把 Ethernet Frame 发出去。
还需要知道：
Dst MAC
Src MAC
Interface
VLAN

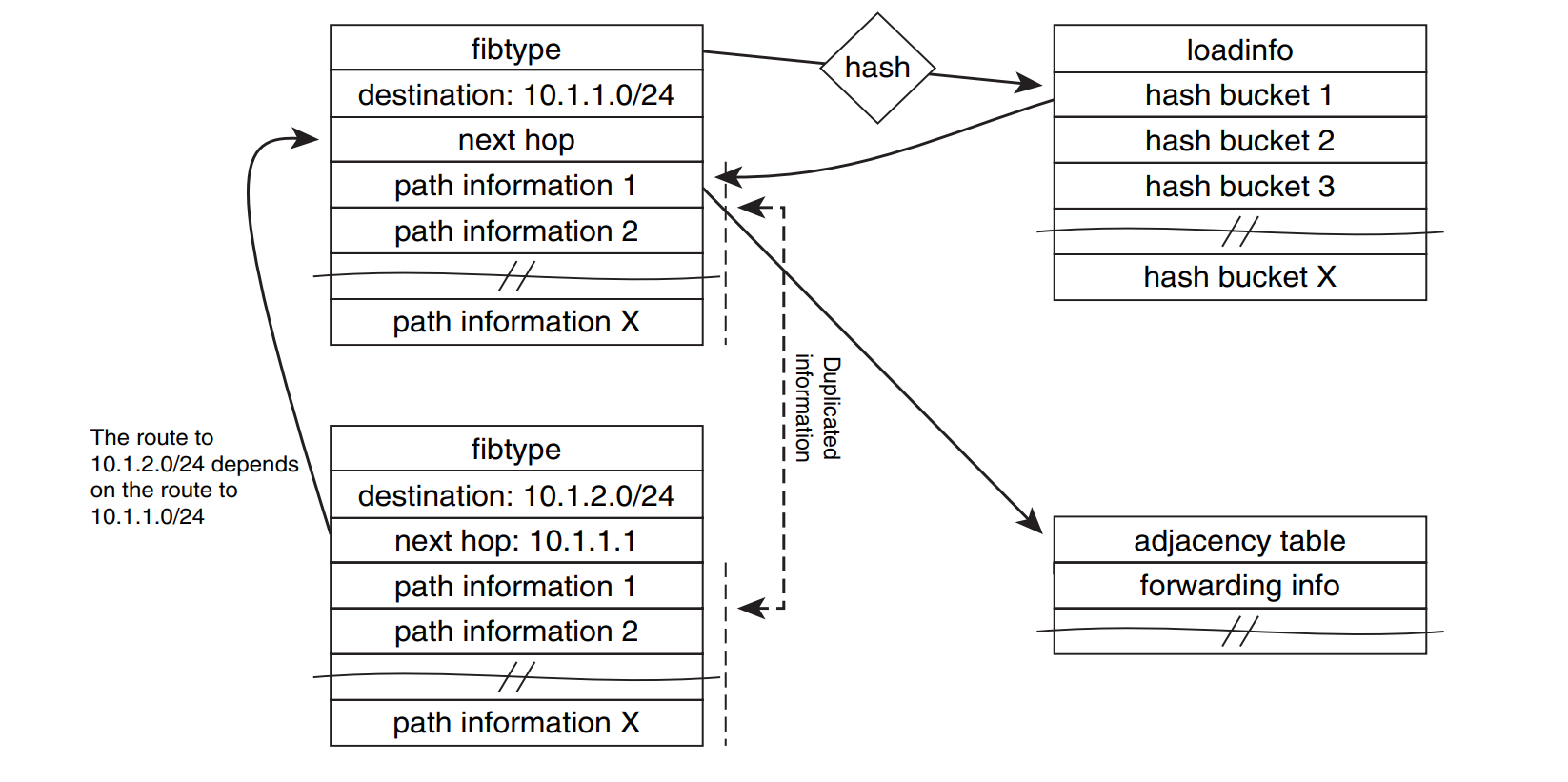

Encapsulation所以 CEF 又维护一个非常重要的数据结构：Adjacency Table
Cisco 将 CEF 的两个主要组成部分定义为： FIB + Adjacency Table
其中 FIB 用于 destination-prefix forwarding decision，而 adjacency table 保存对应下一跳所需的 Layer 2 forwarding/rewrite information。
Cisco 甚至会预先计算并保存相邻节点的 link-layer header rewrite，以便后续 CEF forwarding 直接使用。
Distributed CEF：快路径开始离开主 CPU
CEF 还有一个非常重要的演进：
dCEF — Distributed Cisco Express Forwarding
Central CEF 中：
Line Card
│
▼
Route Processor
│
├─ FIB
├─ Adjacency
└─ Forwarding仍然存在一个中心处理点。当 Router 的接口数量和总带宽继续增加时，所有 Packet 都送给 Route Processor 显然很难线性扩展。
因此 dCEF 把 FIB 和 adjacency information 分发到了 Line Card。
Route Processor
RIB
│
FIB Distribution
┌────────┼────────┐
│ │ │
▼ ▼ ▼
LC #1 LC #2 LC #3
FIB FIB FIB
│ │ │
▼ ▼ ▼
Forwarding Forwarding ForwardingCisco 官方描述 dCEF 时指出：line card 会维护 FIB 和 adjacency table 的副本，并直接完成 express forwarding，从而让 Route Processor 不再参与正常 packet switching；RP 与 line card 之间通过 IPC 同步这些 forwarding tables。
在这里，已经非常的接近现代架构了。
控制面负责生成 Forwarding State，而真正的数据包已经可以完全不经过主 CPU。
Control Plane CPU
│
▼
ASIC FIB
│
▼
Hardware Forwarding那如果我们更进一步，Line Card 上的软件 forwarding engine 从 CPU / forwarding processor 换成 ASIC / NPU
架构自然就变成：
Routing Protocols
│
▼
RIB
│
▼
FIB
│
Programming
│
▼
ASIC HW FIB
│
▼
Packet
│
▼
ASIC Lookup
│
▼
Wire-Speed TX现代硬件路由器的基本思想，到这里已经非常清晰。
实际上，在今天的 Cisco IOS XR 文档里，CEF 仍然被描述为维护 forwarding table 与 adjacency information，并服务于 software 和 hardware forwarding engines 的基础 forwarding infrastructure。
那么“快路径 / 慢路径”到底是什么？
首先需要特别强调：**Slow Path 并不等于 Slow FIB。**很多情况下根本不存在所谓独立的“慢表”。
绝大多数数据包都是直接通过 FIB 转发。
只有：
TTL Expired
ARP / ND
Local Destination
IP Options
Unsupported Feature
Control Plane Traffic
Exception等情况才 punt → CPU。CEF 本身就存在类似的 punt adjacency：需要特殊处理、或者当前 CEF switching path 不支持的数据包，可以交给更高一级的 switching level 处理。
所以真正意义上的：Fast Path / Slow Path 更接近：
Forwarding
┌──────┴──────┐
│ │
Common Case Exceptional Case
│ │
▼ ▼
Fast Path Slow Path这背后其实是一条非常普遍的计算机体系结构原则：Optimize the common case.
正常数据流量走极端优化的路径，复杂情况交给功能更完整、但性能较低的软件处理。
当 ASIC 出现以后，又产生了一个新的资源限制：
Software Memory
→ GB
ASIC SRAM / TCAM
→ Expensive & LimitedCPU 软件 FIB 也许可以容纳：10M 20M routes，但 ASIC HW FIB 未必可以。
于是新的问题出现：
Full FIB
1M
│
┌──────┴──────┐
│ │
Hardware FIB Software FIB
100K 1M
│ │
▼ ▼
ASIC CPU这才逐渐形成我们今天口语中所说的：快表 + 慢表，但从 CEF 的历史来看就会发现：“快慢表”其实不是根本设计目标，它只是不同 forwarding resource 性能与容量不对称之后产生的一种实现方式。
真正不变的核心问题始终是：
如何让绝大多数 Packet 使用最低成本完成 Forwarding。
Partial L3 Offload 问题：为什么我们不需要两份完整 FIB
上一章从 Cisco 的 Process Switching、Fast Switching 一直讲到了 CEF。
这条演进路线实际上解决了一个非常明确的问题：不要让数据包参与路由决策，而应该提前把 Routing State 转换成 Forwarding State。
于是现代路由器逐渐形成：
Routing Protocol
│
▼
RIB
│
▼
FIB
│
▼
Forwarding Engine问题在于，当 Forwarding Engine 从 CPU 变成 ASIC 后，又出现了一个新的矛盾：
**软件可以保存完整 Internet FIB，但 ASIC 的高速表项资源是有限的。**这也是 Partial L3 Offload 出现的根本原因。
ASIC 为什么不能简单保存所有 Route？
从软件角度看，一张包含百万级 Prefix 的 IPv4 FIB 并不是什么特别困难的问题。
普通 x86 系统拥有足够大的DRAM。VPP 本身也明确区分了用于表示完整路由状态的数据结构和真正供 dataplane lookup 使用的 forwarding representation；它的 FIB 就是数据面执行 LPM 的基础。
但是 ASIC 面临的资源环境完全不同。Hardware Forwarding 希望做到：
Packet
│
▼
Parser
│
▼
LPM Lookup
│
▼
Adjacency
│
▼
Rewrite
│
▼
Egress而整个过程必须在极短且确定的 pipeline latency 内完成。
因此 ASIC 使用的并不是廉价、大容量、延迟相对较高的系统 DRAM，而通常是：
SRAM
TCAM
On-chip lookup structures
External lookup memory
这些资源的共同特点是：Fast + Deterministic + Expensive + Limited
当 Full FIB 装不进去时怎么办？
最直接的办法当然是：能装多少，装多少。于是产生：Partial L3 Hardware Offload
例如：
Software FIB
0.0.0.0/0
1.0.0.0/24
1.0.4.0/22
1.1.1.0/24
2.16.0.0/13
...
~1M routesASIC 只能容纳其中一部分：
Hardware FIB
1.0.0.0/24
1.1.1.0/24
8.8.8.0/24
...
~100K routes剩余 Route 交给 CPU：
Packet
│
▼
ASIC
LPM Lookup
/ \
HIT CPU
│ │
▼ ▼
HW Path SW PathMikroTik 当前的 L3HW 实现就是一个非常直观的现实例子。
当整个路由表无法装入硬件内存，较短的前缀会被重定向到 CPU，因此理论上无需尝试卸载比 SHWP 更短的路由前缀，因为这些前缀最终也会被重定向到 CPU。不过，对路由表的重大更改可能会导致不同的索引布局，从而改变可进行硬件卸载的路由数量。因此，建议定期对整个路由表重新建立索引。
例如：
/32 ─┐
/31 │
/30 │
... ├── ASIC
/24 │
/23 ─┘
/22 ─┐
/21 │
... ├── CPU
/8 │
/0 ─┘从工程角度看，这是完全合理的。因为 Longest Prefix Match 天然提供了一种分层机制。
真正的问题并不是“快表太小”
如果只看 dataplane，会觉得这个问题已经解决：
ASIC 能处理 → ASIC ASIC 处理不了 → CPU。但真正复杂的部分其实发生在 Control Plane 与 HAL。
假设系统学习到一条： 203.0.113.0/24 via 10.0.0.1
首先它进入 RIB：
BGP
│
▼
RIB
│
▼
Best Path 选择后：
│
▼
Software FIB如果系统支持 Hardware Offload：
Software FIB
│
▼
Offload Manager
│
▼
ASIC Driver
│
▼
ASIC FIB到这里问题已经发生变化。
我们不再只是维护：route exists 而是在维护：
route exists in software
+
route should exist in hardware
+
route was successfully programmed
+
route still exists in hardware一条 Route 开始拥有多个状态。
一条 Route，不再只有一个状态
一个比较真实的状态模型可能变成：
203.0.113.0/24
RIB: active
Software FIB: installed
Hardware candidate: yes
ASIC programming: requested
ASIC state: installed正常的时候当然没有问题。
但如果 ASIC Table 满了：
ASIC programming: failed
reason: table full那么：
RIB = valid
Software FIB = valid
Hardware desired = yes
Hardware actual = no这时候必须确保：
Packet
│
▼
Software Path仍然可以正确转发。
于是原本非常简单的：Prefix → Nexthop
逐渐演变成：
Prefix
│
├── control-plane state
├── software forwarding state
├── hardware eligibility
├── desired hardware state
├── programmed hardware state
├── actual hardware state
└── fallback behavior复杂度已经不再来自 Routing。
而来自：
State Synchronization
所以问题并不是“两张真正独立的完整 FIB”
这里需要避免一个过度简化。现代 Partial Offload 系统通常并不会真的傻到维护：Complete SW FIB + Complete HW FIB，然后要求两张表逐条完全一致。
更常见的实际模型应该是：
RIB
│
▼
Software FIB
Authoritative
│
▼
Offload Selection
│
▼
Hardware Subset也就是说，Hardware FIB 本来就可能只是 Software FIB 的子集。
真正值得讨论的问题不是：为什么保存了两份 Route？而是：**为什么我们让 Hardware State 成为了一个需要长期维护一致性的第二 Forwarding State？**区别非常重要。
那为什么不让 Software FIB 永远是唯一权威？
假设我们反过来设计。系统从一开始就定义： VPP Full FIB = Authoritative Forwarding State
例如：
VPP
0.0.0.0/0
1.0.0.0/24
1.1.1.0/24
8.8.8.0/24
203.0.113.0/24
...所有正常 Route 无论是否进入 ASIC，都必须存在于 VPP。
然后：
VPP FIB
Full / Correct
│
▼
Offload Manager
│
Select valuable routes
│
▼
ASIC FIB
Subset于是 ASIC 的定义发生变化。
它不再是：Hardware copy of forwarding state
而变成：Hardware acceleration subset
这两个定义看起来很接近，实际上架构意义完全不同。
传统 Hardware Offload Manager 的思维容易变成：
Software State
│
│ synchronize
▼
Hardware State于是它关注：
sync/retry/reconcile/rollback/consistency而 Hardware Cache 模型关注的是：
VPP
│
▼
Candidate Routes
│
▼
Selection
│
▼
ASIC Cache/0 恰好给了我们一种天然的 Fallback
IP Routing 有一个非常有趣的性质：
Longest Prefix Match
假设 ASIC 中存在：
8.8.8.0/24 → Port 1
1.1.1.0/24 → Port 2
203.0.113/24 → Port 3
0.0.0.0/0 → VPP那么：
Dst = 8.8.8.8匹配：8.8.8.0/24 直接 Hardware Forward。
而： Dst = 9.9.9.9 ASIC 中没有对应更长 Prefix。最终自然匹配：0.0.0.0/0 于是进入：VPP
整个过程甚至不需要一个特殊意义上的：FIB MISS逻辑。
而是：
ASIC LPM
Packet
│
▼
Prefix Lookup
/ \
specific hit /0
│ │
▼ ▼
HW Forward VPP值得注意的是，MikroTik 当前的 Partial L3HW 文档本身也体现了类似的 LPM 分层思想：当完整表无法进入硬件时，更长 Prefix 可以驻留在硬件，而更短 Prefix 由 CPU 处理。
我们只是把这个思想进一步推到底：
为什么不直接让最短的那个 Prefix——/0成为 Software Forwarding 的入口？
“长前缀优先”只是最简单的 Cache Policy
最简单的选择策略当然是：
/32
↓
/31
↓
/30
↓
...
↓
/24
↓
...一直填满 ASIC。这样有一个非常漂亮的数学性质：由于 LPM：
Specific Route > Default Route所以 Hardware Route 永远优先于：/0 → VPP实现非常简单。
但这并不意味着：Longest Prefix = Most Valuable Prefix
例如：
Route A
192.0.2.1/32
10 pps和：
Route B
8.8.8.0/24
2,000,000 pps如果 ASIC 只剩一个表项：/32，并不一定比：/24 更值得 Offload。
因此更合理的策略最终可能是：
Offload Score =
Prefix Value
+ PPS Weight
+ BPS Weight
+ Operator Priority
+ Stability于是：
Software FIB
│
▼
Telemetry
│
▼
Policy Engine
│
▼
Hot Route Set
│
▼
ASIC这也是把 ASIC 定义为 Cache 后带来的另一个好处：
我们终于可以讨论 Cache Replacement Policy，而不是纠结 Hardware FIB 是否完整。
VPP 本身非常适合承担 Authoritative Software FIB
这里选择 VPP 并不仅仅因为它“比 Linux 快”。
VPP 的 FIB 架构本身就是围绕 dataplane forwarding 构建的。
官方文档明确将 FIB 描述为数据面用于执行 LPM 的 forwarding database，并且内部区分控制面表达与真正提供给 dataplane 的 forwarding objects。
因此从整个系统看：
BGP / OSPF / IS-IS
│
▼
RIB
│
▼
VPP
│
▼
Full Software Forwarding本身就已经是一台完整的软件 Router。
ASIC 的加入只是：
VPP Router
│
▼
Hardware Acceleration而不是：VPP Router + ASIC Router
这个区别非常关键。
One FIB, Two Forwarding Tiers
因此我更愿意把整个架构定义成：
One Authoritative FIB
│
▼
VPP
│
┌───────────┴───────────┐
│ │
▼ ▼
Hardware Tier Software Tier
ASIC VPP
│ │
└──────────┬────────────┘
│
▼
Forwarding而不是：Fast FIB + Slow FIB
也不是：Hardware Router + Software Router
而是：One FIB, Two Forwarding Tiers. 一个 Forwarding Truth。两个性能等级。
