FM10K硬件指南——探索10420与10840

FM10K硬件指南——探索FM10420与FM10840

本文章适用于基于Intel FM10840的Silicom PE31625G24DIRA 和基于Intel FM10420的PE3100G2DQIR

这是一篇学习笔记，大部分内容都是AI生成整理。只为了解FM10K及更早先的架构设计。

关于Intel FM10K

2011年，intel收购了Microsystems 一家设计数据中心的 10GbE/40GbE Ethernet switch silicon。

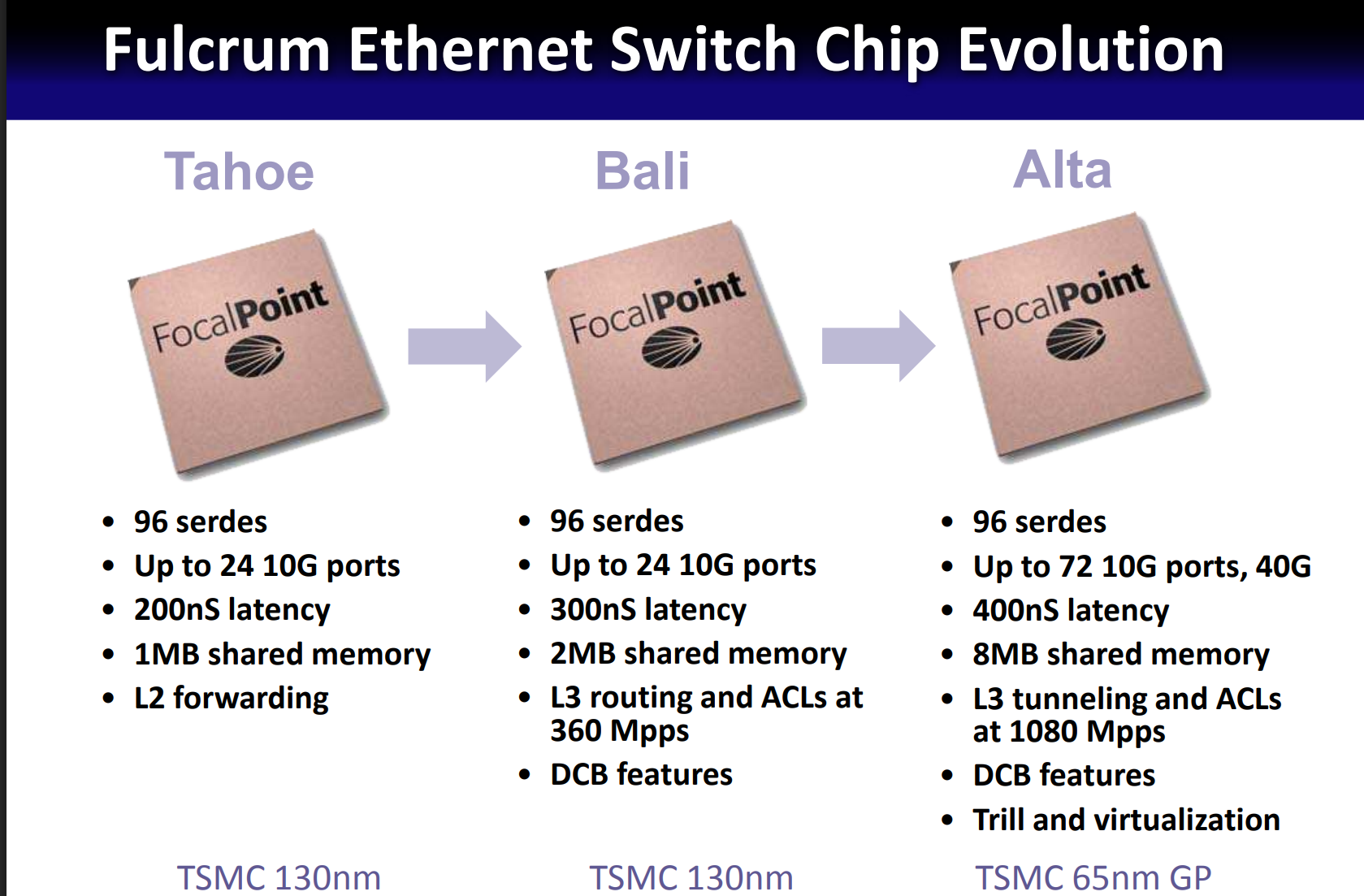

重点优势包括高性能、低延迟和 workload balancing。在SDK中我们能看到FM2000-FM4000-FM6000的身影，当然这些只是Fulcrum 的前序作品。但是不得不承认，在FM6K之前这个芯片是一个正儿八经的Switch Chip，而不是在FM10K后变成了把 Ethernet switch fabric、PCIe host interfaces 和 Intel NIC datapath 融合在了一颗芯片里。

QDI / Asynchronous Architecture ：Fulcrum 的异步交换芯片哲学

在研究 Fulcrum FM2000、FM4000、FM6000，乃至后来的 Intel FM10000 时，一个很难绕开的关键词就是：

QDI — Quasi-Delay-Insensitive Asynchronous Design

这不是一个普通的低功耗优化，也不仅仅是一种不同的 Clock Domain 设计方式。对于 Fulcrum 来说，异步电路几乎是整个公司最核心的技术资产之一。

从 Clock 开始：同步电路是如何工作的？

传统数字 ASIC 大部分采用 Synchronous Design。

最简单的流水线可以抽象成：

flowchart LR
    A["Register A"] --> L1["Logic"]
    L1 --> B["Register B"]
    B --> L2["Logic"]
    L2 --> C["Register C"]

    CLK["Global Clock"] -.-> A
    CLK -.-> B
    CLK -.-> C

所有 Pipeline Stage 都由一个时钟系统统一推进：

Clock Edge
    ↓
Register 输出数据
    ↓
Combinational Logic 运算
    ↓
结果必须在下一个 Clock Edge 前稳定
    ↓
Next Register 捕获

因此一个同步 Pipeline 的 Clock Period 必须满足一个非常重要的条件：

Tclock ≥ Tworst_case

换句话说：

整个系统必须按照最慢的那个合法路径来设计时钟周期。

即使某一批数据实际只用了 400 ps 就完成计算，只要设计的 worst-case path 是 1 ns，这一级通常仍然要等到下一个 Clock Edge 才能继续。

同步 ASIC 因此需要处理 Clock Tree、Clock Skew、Setup/Hold Timing、Process/Voltage/Temperature variation 等大量时序问题。

Asynchronous Pipeline：不再等待 Clock

异步 Pipeline 的思路完全不同。

它没有要求每一级数据处理都等待同一个全局 Clock Edge，而是让相邻 Stage 之间通过 Handshake 协调。

可以把它简化成：

sequenceDiagram
    participant A as Stage A
    participant B as Stage B
    participant C as Stage C

    A->>B: Data + Request
    B->>A: Acknowledge

    B->>C: Data + Request
    C->>B: Acknowledge

逻辑上的意义是：

Stage A
   │
   │ 数据已经准备好
   ▼
Stage B
   │
   │ 我已经处理完成
   ▼
Stage C

不再需要：

Wait...
Wait...
Clock Edge!

而是：

Finished?
   │
  YES
   ↓
Continue immediately

Caltech 对 QDI asynchronous circuits 的研究将这种设计建立在 handshake protocol、completion detection 和 delay-insensitive communication 等机制之上；QDI 电路只保留非常有限的 timing assumption，而不是依赖传统意义上的全局 Clock 来决定每一级何时完成。

QDI 中的关键思想：Completion Detection

这里才开始真正有意思。

同步电路隐含假设：

经过 1 ns
    ↓
计算应该完成了

QDI 的思路则是：

不要猜什么时候完成。
让数据自己告诉你：
“我已经完成了。”

因此典型的 QDI pipeline 会具有 Completion Detection：

flowchart LR
    IN["Input"] --> A["Logic Stage A"]
    A --> CA["Completion Detection"]

    CA --> B["Logic Stage B"]
    B --> CB["Completion Detection"]

    CB --> C["Logic Stage C"]
    C --> CC["Completion Detection"]

    CC --> OUT["Output"]

只有当前 Stage 的输出被确认有效以后，Handshake 才允许后一级继续处理。

Fulcrum 在 Hot Chips 对自己的 Self-Timed Domino Logic Pipeline 描述中，正是把：

Dual-Rail Domino Logic
        +
Completion Detection
        +
Handshake Control

组合在一起。Fulcrum 当时声称，这种实现相对于传统 static logic + flip-flop pipeline 可以显著降低 pipeline latency，同时避免大量无意义的 clock-driven switching。

Self-Timed Pipeline

把这些东西组合起来以后，一个 Fulcrum 风格的异步流水线可以简化为：

flowchart LR
    A["Input"]

    A --> S0["Dual-Rail<br/>Logic Stage 0"]
    S0 --> C0["Completion<br/>Detection"]

    C0 --> H0["Handshake"]

    H0 --> S1["Dual-Rail<br/>Logic Stage 1"]
    S1 --> C1["Completion<br/>Detection"]

    C1 --> H1["Handshake"]

    H1 --> S2["Dual-Rail<br/>Logic Stage 2"]
    S2 --> C2["Completion<br/>Detection"]

    C2 --> OUT["Output"]

它与同步流水线最本质的差异，可以总结成：

	Synchronous Pipeline	QDI Asynchronous Pipeline
Pipeline 推进	Clock Edge	Handshake
完成判断	等待预定 Clock Period	Completion Detection
Timing	Worst-case timing	Data-dependent completion
控制基础	Global/Regional Clock	Local handshake
Pipeline Register	Flip-Flop/Register	Async pipeline / handshake state
Activity	Clock 持续运行	数据到来才驱动处理
PVT 适应	Timing closure 留 Margin	Completion mechanism 自然适应部分 delay variation

但这里要避免一个常见误解：

Asynchronous 并不意味着“电路没有时间概念”。

相反，它对数据依赖、handshake、completion、fork timing 和物理实现仍然有非常严格的要求，只是不再使用传统 synchronous design 那种统一的 clock period 来协调所有计算。严格意义上的 QDI 也并非完全不做任何 timing assumption；例如经典 QDI 模型通常仍依赖有限的 isochronic-fork assumption。

为什么这套东西特别适合 Ethernet Switch ASIC？

这就涉及 Fulcrum 为什么愿意为这种非常复杂的设计方法投入如此多工程资源。

交换 ASIC 中大量高速数据结构恰好包括：

Crossbar
TCAM
SRAM
Scheduler
FIFO
Packet Pipeline

而这些结构往往具有一个共同特点：

数据流非常规则，但吞吐量和延迟要求极高。

Fulcrum 在 Hot Chips 中明确指出，它认为 QDI 特别适合：

• Crossbar
• TCAM
• SRAM

并将高吞吐、低延迟、功耗效率以及对 manufacturing / operational variation 的鲁棒性列为主要优势。

这几乎正好对应 Ethernet Switch 的核心。

flowchart TB
    RX["Ethernet RX"]

    RX --> XBAR["Crossbar"]
    XBAR --> MEM["Shared SRAM"]

    MEM --> FP["Frame Processing"]

    FP --> TCAM["TCAM / Classification"]
    FP --> SRAM["Lookup SRAM"]

    TCAM --> SCHED["Scheduler"]
    SRAM --> SCHED

    SCHED --> XBAR2["Egress Crossbar"]

    XBAR2 --> TX["Ethernet TX"]

换句话说：

Fulcrum 并不是为了“异步而异步”。它找到的是一种非常适合 高速交换数据通路 的异步计算模型。

RapidArray™ Shared-Memory Architecture：共享内存交换架构

如果说 QDI 是 Fulcrum 在 circuit level 上最具代表性的技术，那么：

RapidArray™

就是这套设计哲学在 switch architecture level 上最直接的体现。

Intel 后来的 FM5000/FM6000 Datasheet 对 RapidArray 给出了一个非常明确的定义：

Single-output-queued shared-memory architecture

而且明确指出，这套架构从 FM2000、FM4000 一直延续到 FM5000/FM6000。

从架构上看，RapidArray 并不是简单的：

Port
 ↓
Crossbar
 ↓
Port

而是一套完整的：

Ingress
    ↓
Crossbar
    ↓
Shared Packet Memory
    ↓
Scheduler
    ↓
Crossbar
    ↓
Egress

系统。

这也是为什么只看 Fulcrum 芯片的 Ethernet Port 数量，很容易低估它真正有意思的地方。

从 Packet 的角度看 RapidArray

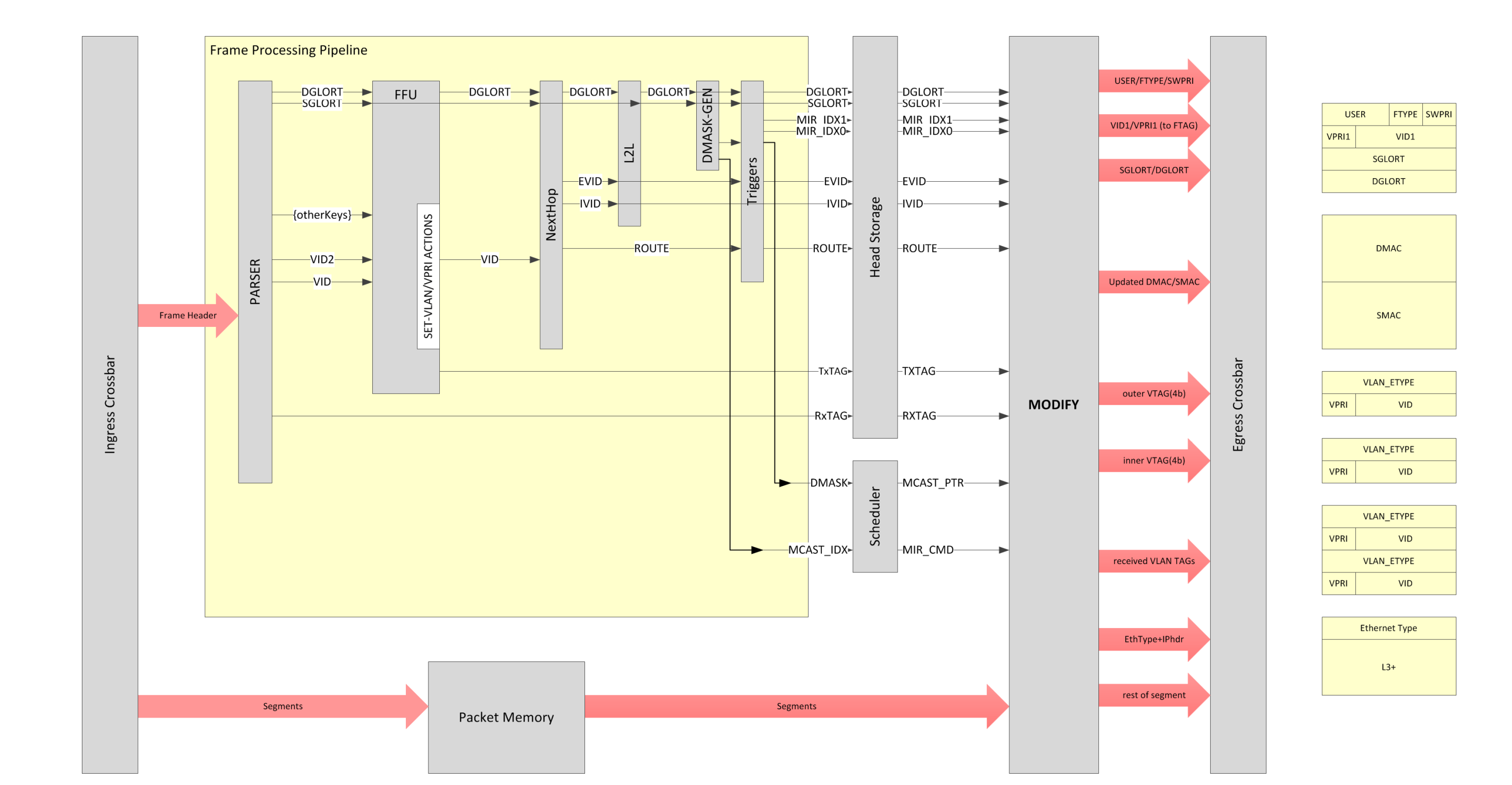

在 FM5000/FM6000 中，一个 Packet 进入 ASIC 后，大致会经历：

flowchart LR
    RX["Ethernet RX"]

    RX --> EPL["EPL<br/>PCS / MAC"]

    EPL --> IX["Ingress Crossbar"]

    IX --> MEM["Shared Packet Memory"]

    IX -. "First 112 Bytes" .-> FPP["Frame Processing Pipeline"]

    FPP --> DEC["Forwarding Decision<br/>DMASK / Modify Info"]

    DEC --> SCHED["Scheduler"]

    MEM --> EX["Egress Crossbar"]
    SCHED --> EX

    EX --> MODIFY["Egress Modifier"]

    MODIFY --> TX["Ethernet TX"]

这个图里其实存在两条相互配合、但非常不同的数据路径：

Packet Payload
     │
     └──→ Shared Memory

Packet Header
     │
     └──→ Frame Processing Pipeline

也就是说：

大块 Packet Data 和 Forwarding Decision 并不需要沿着同一条流水线传播。

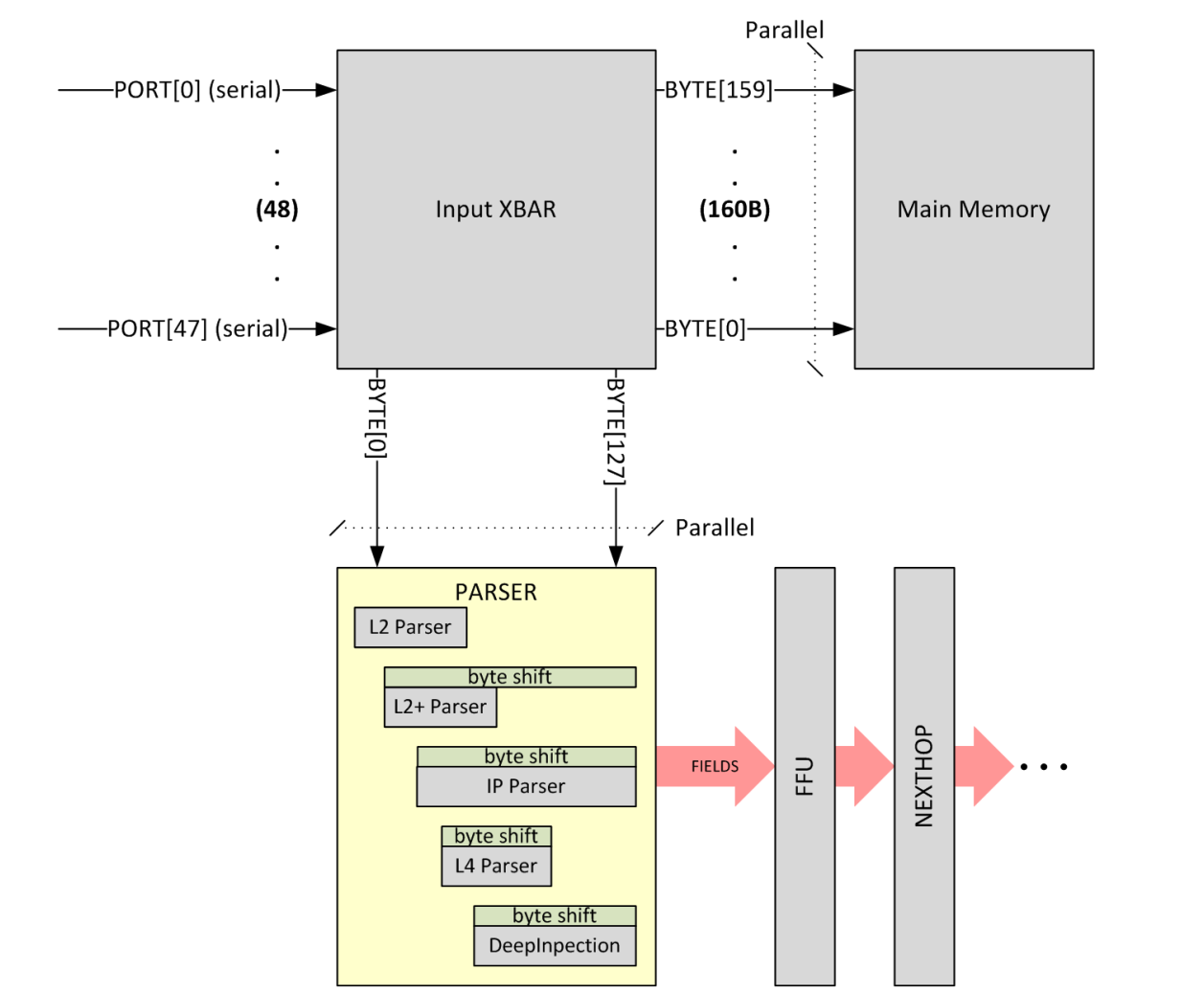

FM6000 的 Ingress Crossbar 将 Packet 按 160-byte segment 写入 Shared Memory，而第一个 segment 的前 112 bytes 会同时被送往 Frame Handler，用于 switching、routing 和 classification。

这种分离非常重要。

因为交换芯片真正需要高速分析的通常只是：

Ethernet Header
VLAN
MPLS
IPv4 / IPv6
TCP / UDP
Tunnel Header
Metadata

没有必要让一个 1500-byte Packet 的所有内容全部穿过复杂的 TCAM / Lookup Pipeline。

因此：

Payload → Memory

Header → Intelligence

这可以看作 RapidArray 与 FlexPipe 之间最基础的分工。

Ingress Crossbar

当 Packet 从 Ethernet Port 进入时，首先经过：

Ingress Crossbar

FM6000 的 Ingress Crossbar 会把连续的 Ethernet stream 转换成 160-byte segments，然后写入中央 Packet Memory。

FM5000/FM6000 的 Ingress / Egress Crossbar 最多支持 76 个 full-duplex logical channels；每个 channel 可以提供 10GbE throughput，40GbE 则由四个 channel 组合，整个 switch fabric 的 aggregate bandwidth 为 720GbE。

可以简化理解为：

flowchart LR
    P0["Port 0"] --> X["Ingress Crossbar"]
    P1["Port 1"] --> X
    P2["Port 2"] --> X
    P3["Port 3"] --> X
    PN["..."] --> X

    X --> M0["Memory Segment"]
    X --> M1["Memory Segment"]
    X --> M2["Memory Segment"]
    X --> M3["Memory Segment"]

Crossbar 的作用并不是决定 Packet 最终应该去哪。

它解决的是另一个问题：

如何让大量高速 Port 同时访问中央 Memory。

至于：

Packet 最终应该从哪个 Port 发出去？

这是 Frame Processing Pipeline 与 Scheduler 的工作。

Shared Memory：所有 Port 共用一个 Buffer Pool

RapidArray 的核心是：

Shared Memory

FM6000 的 Main Packet Memory 为 7.5 MB，如果把其他功能模块中的 Packet/Header Memory 一并计算，总量大约为 9.5 MB。

但真正重要的并不是数字，而是：

这些 Buffer 并不是简单静态绑定给某个 Ethernet Port。

Intel 在 Datasheet 中直接描述 FM5000/FM6000：

fundamentally is a shared memory switch

中央 Frame Memory 可以被所有 Port 使用。

概念上可以理解成：

Static Per-Port Buffer

Port 1   ██████████

Port 2   ██

Port 3

Port 4   █

如果 Port 1 已经塞满：

Port 1 → DROP

即使：

Port 3 Buffer = Empty
Port 4 Buffer = Empty

这些空间也未必能够拿来给 Port 1 使用。

RapidArray 的思想则更接近：

              Shared Buffer Pool
        ┌─────────────────────────┐
Port 1 ─┤████████████              │
Port 2 ─┤██                       │
Port 3 ─┤                         │
Port 4 ─┤█                        │
        └─────────────────────────┘

Buffer 不再首先属于某一个物理 Port，而是一项共享资源。

这意味着交换芯片能够根据实际 Traffic Pattern 更灵活地使用有限的 on-chip SRAM。

Packet 并不是作为一个连续大块存储

这里还有一个非常值得写的设计。

FM6000 将 Packet 切分成：

160-byte segments

例如一个约 1500-byte Ethernet frame，可以抽象成：

Frame
 │
 ├── Segment 0
 ├── Segment 1
 ├── Segment 2
 ├── Segment 3
 ├── Segment 4
 ├── Segment 5
 ├── Segment 6
 ├── Segment 7
 ├── Segment 8
 └── Segment 9

Scheduler 维护：

Free Segment List
Receive Queues
Transmit Queues
Segment Chains

Incoming packet 到达时，Scheduler 从 Free Segment Pool 分配 storage；Packet 完成 classification 后，再将相关 segment 信息放入对应的 transmission queue。

因此更准确的模型不是：

TX Queue
  ↓
[Whole Packet]
[Whole Packet]
[Whole Packet]

而是：

flowchart LR
    Q["Logical TX Queue"]

    Q --> P0["Packet A<br/>Segment List"]
    Q --> P1["Packet B<br/>Segment List"]
    Q --> P2["Packet C<br/>Segment List"]

    P0 --> M["Shared Packet Memory"]
    P1 --> M
    P2 --> M

真正的大块 Packet Payload：

只存在中央 Shared Memory 中。

Queue 更重要的是管理：

Which frame?
Which segments?
Which destination?
When can it transmit?

Single Output Queued 到底是什么意思？

Intel 对 RapidArray 的正式术语是：

Single Output Queued Shared Memory Architecture。

从 Forwarding Model 看，它可以理解为：

Ingress Port
     │
     ▼
Shared Memory
     │
     ▼
Logical Egress Queue
     │
     ▼
Scheduler
     │
     ▼
Egress Port

也就是说，Packet 真正需要等待的是：

它所对应的输出调度资源。

而不是简单地被固定困在 ingress port 自己的 FIFO 中。

这对交换芯片非常重要，因为它避免了最简单 input FIFO 架构中容易遇到的：

Head-of-Line Blocking

问题。

例如：

Ingress Queue:

Packet A → Port 1 [Blocked]
Packet B → Port 2 [Free]
Packet C → Port 3 [Free]

一个简单 FIFO 可能因为：

Packet A cannot move

导致：

Packet B
Packet C

也一起被挡在后面。

而 Shared Memory + Output Scheduling 的思路，是把：

Where the frame is stored

与：

When the frame is transmitted

分离开。

Scheduler 才是 RapidArray 真正的大脑

Shared Memory 自己不会决定：

谁先发送？

这件事情由：

Scheduler

负责。

FM6000 Scheduler 管理：

• Free segment
• Receive queue
• Transmit queue
• Packet scheduling
• Segment list
• Traffic class
• Egress arbitration

并最终告诉 Egress Crossbar：

下一次应该从 Shared Memory 中读取哪些 Segment。

Intel Datasheet 描述的流程大致是：

flowchart TB
    FREE["Free Segment Pool"]

    FREE --> IX["Ingress Crossbar"]

    IX --> MEM["Shared Memory"]

    HDR["Frame Header"] --> FPP["Frame Processing"]

    FPP -->|"Destination / Priority"| S["Scheduler"]

    S --> TXQ["TX Queues"]

    TXQ --> PICK["Scheduling Decision"]

    PICK -->|"Segment List"| EX["Egress Crossbar"]

    MEM --> EX

    EX --> TX["Transmit"]

Scheduler 还需要同时处理数以千计的 queue/event。

Fulcrum 在 Hot Chips 23 对 Alta 的设计挑战中直接指出：

720G Switch / Scheduler

67 ns scheduling period
over 1000 queues

up to 150 MHz
per-queue event rate

并把它称为一个：

very challenging asynchronous design problem。

这就把上一章讨论的 QDI 真正连接到了 RapidArray。

FlexPipe™ Packet Processing Pipeline：从固定功能交换到 Match-Action 数据平面

如果说 RapidArray™ 解决的是：

How does the packet move through the switch?

那么 FlexPipe™ 解决的就是：

What should the switch do with the packet?

对于今天熟悉 P4、PISA、programmable data plane 的工程师来说，Match → Action → Metadata → Next Stage 已经是一种相当自然的思维方式。

但在 FM6000 所处的 2010～2011 年，这种思想还远没有今天这么普遍。

Fulcrum 在设计 Alta / FM6000 时面对的问题，并不是简单增加几个 VLAN、ACL 或 Routing Feature，而是：

随着协议和功能不断增加，继续为每一种网络功能设计独立的硬编码逻辑模块，复杂度正在迅速失控。

Hot Chips 23 中 Fulcrum 给 Alta 列出的需求已经包括：

L2 Switching
IPv4 / IPv6 Routing
IP Multicast
5-Tuple ACL
MPLS
TRILL
Q-in-Q
PBB / PBT
DCB
PFC
Congestion Notification
sFlow
Advanced Hashing
Pseudo-Random Load Balancing
Virtualization
Tunneling

而 Alta 最终甚至在 specification closure 之后，又通过 Pipeline Configurability 支持了 FCoE、Native Fibre Channel、IP-in-IP、IPv4/IPv6 Translation、GRE、NAT、VEPA、VN-Tag、VPWS/VPLS、LISP 和早期 OpenFlow 等功能。

这就是 FlexPipe 出现的背景。

传统思路：为每一种功能造一个 Engine

一个典型的传统交换 ASIC，可以抽象成：

flowchart LR
    RX["Ethernet RX"]

    RX --> PARSER["Parser"]
    PARSER --> VLAN["VLAN Engine"]
    VLAN --> L2["L2 Forwarding"]
    L2 --> L3["L3 Routing"]
    L3 --> ACL["ACL Engine"]
    ACL --> TUN["Tunnel Engine"]
    TUN --> QOS["QoS"]
    QOS --> MOD["Header Rewrite"]
    MOD --> TX["Ethernet TX"]

这种设计的优势非常明显：

• 每个模块针对特定功能优化；
• 行为容易预测；
• 功耗和面积相对容易控制；
• 软件 SDK 只需要配置预定义 Feature。

但是它也存在一个问题：

New Protocol
    ↓
Existing Engine cannot understand it
    ↓
Need New Logic
    ↓
New Silicon Revision

如果突然出现一种新的 encapsulation：

Ethernet
  ↓
NewHeader
  ↓
IPv6
  ↓
UDP

而 Parser、ACL、Tunnel Engine 在 Tape-out 时并没有考虑 NewHeader，那么 ASIC 的灵活性就会受到明显限制。

Fulcrum 决定从另外一个角度思考这个问题。

不要实现 Protocol，实现 Computation

这是 FlexPipe 最值得写的一句话。

Fulcrum 在 Hot Chips 中总结交换 ASIC 的 Packet Processing，发现大量不同网络功能最终都可以归纳为几个非常基本的计算：

Pattern Matching

Mapping Tables

Simple Guarded Assignments

Muxing

于是 Alta 的设计原则变成了：

Implement the abstract computations, not hard-coded details.

也就是：

不要直接做：
"IPv4 Routing Engine"

而是提供：
Match
Lookup
Map
Action
Modify

然后再通过配置这些基础硬件资源，去表达：

IPv4 Routing
IPv6 Routing
ACL
Tunnel
VLAN
MPLS
Multicast
...

Fulcrum 由此把交换处理过程进一步分解为非常经典的一组 primitive：

flowchart LR
    H["Header Fields / Metadata"]

    H --> T["TCAM<br/>Pattern Match"]

    T --> R["Action SRAM<br/>Rule → Command"]

    R --> A["Action Logic"]

    H --> M["Operand / Field Selection"]
    M --> A

    A --> X["MUX / Crossbar"]

    X --> O["Updated Header Fields<br/>+ Metadata"]

TCAM 找：

Which rule matches?

Action RAM 决定：

What action belongs to this rule?

Action Logic 和 MUX 则完成：

How should the metadata/header be transformed?

Fulcrum 把这一结构称为通用的 TCAM/RAM/MUX Stage。

TCAM → Action SRAM：早期 Match-Action

假设我们要实现：

如果：
    Packet 是 IPv4
    &&
    Route Valid
    &&
    不是 Multicast

那么：
    根据 Route Result 修改 DMAC

传统 RTL 可能直接写成：

IF IPv4 && RouteValid && !Multicast
    DMAC = NextHopMAC

而 FlexPipe 可以把它转成：

flowchart LR
    KEY["IPv4<br/>RouteValid<br/>Multicast<br/>Metadata"]

    KEY --> TCAM["TCAM"]

    TCAM -->|"Rule #37"| RAM["Action SRAM"]

    RAM -->|"REWRITE_DMAC"| ACTION["Action Logic"]

    ACTION --> OUT["Updated Metadata"]

于是硬件不需要知道：

Rule #37 为什么代表 IPv4 routing。

它只需要知道：

Key matches entry 37
      ↓
Read Action 37
      ↓
Perform transformation

Fulcrum 的 Action RAM 就是将 winning TCAM rule number 映射成一组 transformation controls。

从今天的视角看，这个结构非常熟悉：

MATCH
  ↓
ACTION
  ↓
METADATA

Pipelined Loop Unrolling

如果只有一次：

Match → Action

其实还不足以完成复杂 Ethernet Forwarding。

一次 Packet Processing 通常存在依赖关系：

先解析 EtherType

然后才能知道：
这是 IPv4

然后才能查 Route

Route Lookup 之后：
才能得到 NextHop

NextHop 之后：
才能获得新的 DMAC

之后才能：
执行新的 L2 Lookup

最后才能：
确定 Egress Destination

于是 Fulcrum 做了一件非常重要的事情：

把多个 Match / Lookup / Action Stage 串联起来。

flowchart LR
    META0["Metadata v0"]

    META0 --> M0["Match"]
    M0 --> A0["Action"]
    A0 --> META1["Metadata v1"]

    META1 --> M1["Match"]
    M1 --> A1["Action"]
    A1 --> META2["Metadata v2"]

    META2 --> M2["Match"]
    M2 --> A2["Action"]
    A2 --> META3["Metadata v3"]

    META3 --> DOT["..."]

    DOT --> OUT["Final Metadata"]

关键在于：

前一级产生的结果，可以继续成为后一级的输入。

所以：

Stage 0
判断是什么 Packet
      ↓
Stage 1
根据类型做 Classification
      ↓
Stage 2
根据 Classification 做 Route Lookup
      ↓
Stage 3
根据 Route Result 找 NextHop
      ↓
Stage 4
根据 NextHop 决定新的 L2 信息

Fulcrum 将这种方式称为：

Pipelined Loop Unrolling

并明确指出，每一级的 TCAM Key、TCAM/RAM 容量以及 Action Function 都可以不同。重复这些 Stage 后，就能形成 fully-pipelined iterative header transformations。

FlexPipe 不是一排完全相同的 Stage

这一点非常重要。

FlexPipe 不是后来 RMT/PISA 那种高度规则化的 homogeneous Match-Action Pipeline。

它是一条：

Heterogeneous Pipeline

Fulcrum 根据不同任务，为每一段配置不同类型的资源。

主要可以分成三类。

CAM/RAM Programmable Stages

例如：

PARSER
FFU
L3AR
L2AR

重点资源是：

TCAM
  +
Action RAM

非常适合：

Classification
ACL
Pattern Matching
Metadata Transformation

Table Lookup Action Stages

例如：

NEXTHOP
L2F
MCAST

更强调：

Large SRAM Table

适合：

Index
 ↓
Lookup
 ↓
Result Mapping

比如：

NextHop Index
      ↓
NextHop Table
      ↓
DMAC / VLAN / Tunnel Information

Fixed-Function Action Stages

例如：

ALU
POLICER
COUNTER
HASH

这些地方则没有必要为了“可编程”而强行使用 TCAM。

专用硬件实现：

Arithmetic
Checksum
Hash
Range Compare
Policing
Statistics

面积和效率会更好。

因此 FlexPipe 实际上更接近：

flowchart LR
    TC0["TCAM-heavy<br/>Stage"]

    TC0 --> RAM0["RAM-heavy<br/>Stage"]

    RAM0 --> ALU["ALU / Hash<br/>Stage"]

    ALU --> TC1["TCAM-heavy<br/>Stage"]

    TC1 --> LOOK["Lookup-heavy<br/>Stage"]

    LOOK --> MOD["Rewrite<br/>Stage"]

而不是：

Generic Stage
Generic Stage
Generic Stage
Generic Stage

这也是为什么称它为：

heterogeneous programmable pipeline

会比单纯说“programmable switch”更加准确。

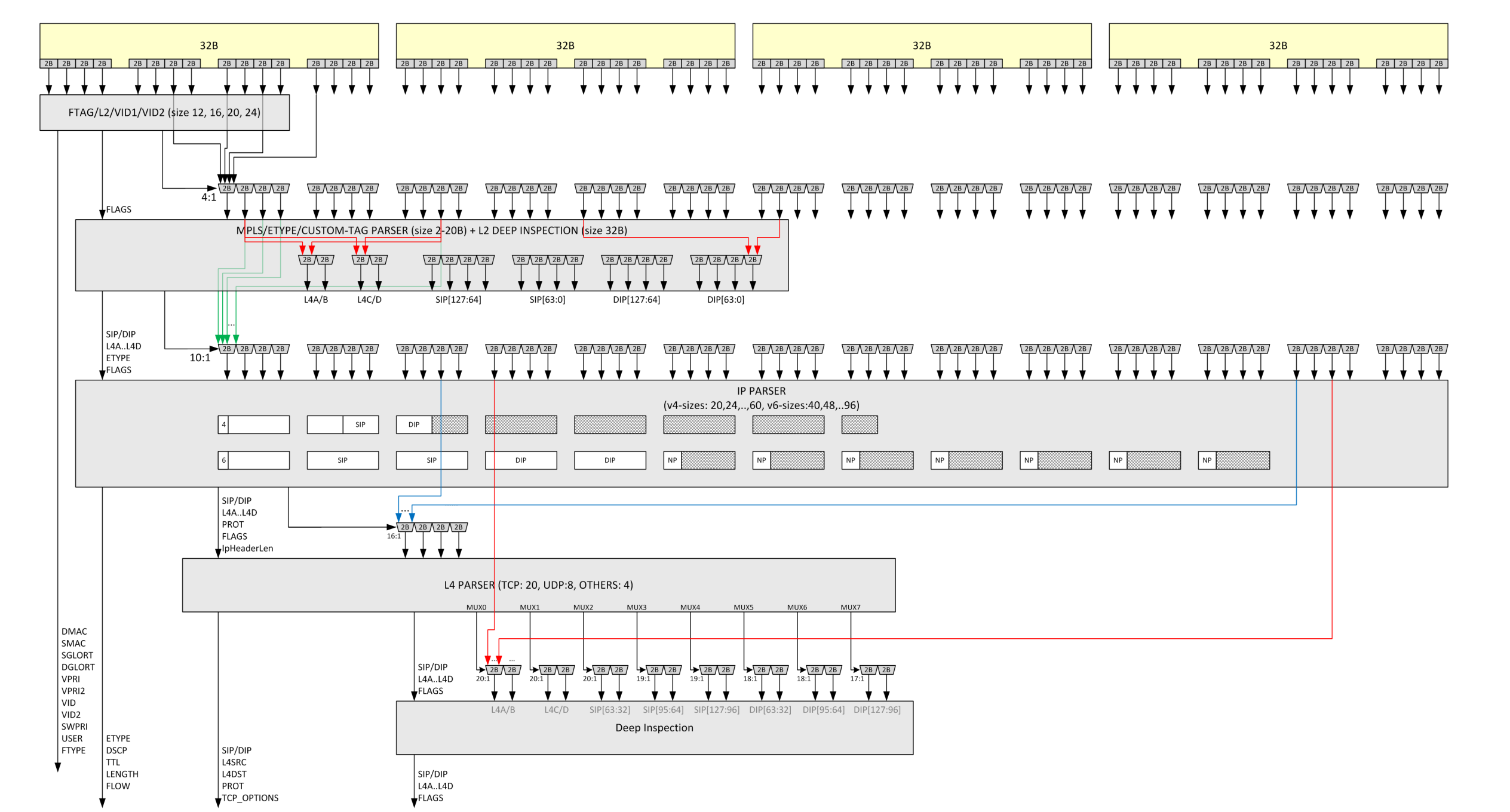

Parser 本身也是 Pipeline 的一部分

FlexPipe 的灵活性甚至从 Parser 就已经开始了。

Fulcrum 的 Configurable Parser 会逐步读取 Packet Header，并维护：

STATE
FLAGS
FIELDS
CHECKSUM

例如解析到：

EtherType = IPv4

它可以生成：

FLAGS.IsIPv4 = 1
FIELDS.L2TYPE = 0x0800
STATE.Header = IPv4

这些 Metadata 随后继续向 FFU、NextHop 等后续 Stage 传播。Alta 的 Parser 被实现成 fully-pipelined、loop-unrolled parsing state machine，Hot Chips 资料给出的固定最大 parsing depth 为 128 bytes。

可以简单画成：

flowchart LR
    RAW["Raw Packet"]

    RAW --> P["Parser"]

    P --> F["Extracted Fields"]

    P --> FLAGS["Flags"]

    P --> STATE["Parser State"]

    F --> FFU["FFU"]
    FLAGS --> FFU
    STATE --> FFU

也就是说：

FlexPipe 操作的核心并不是整个 Packet Payload，而是一条不断被丰富和修改的 Header + Metadata Bus。

FFU：FlexPipe 的 Match-Action 核心

FlexPipe 中最具代表性的模块之一就是：

FFU — Filtering and Forwarding Unit

它并不是简单的一块“大 ACL TCAM”。

FFU 内部包含多组：

CAM
 ↓
Action RAM
 ↓
Action Cascade

并允许前一组 Slice 的结果成为后续 Slice 的 Key。

所以它可以形成：

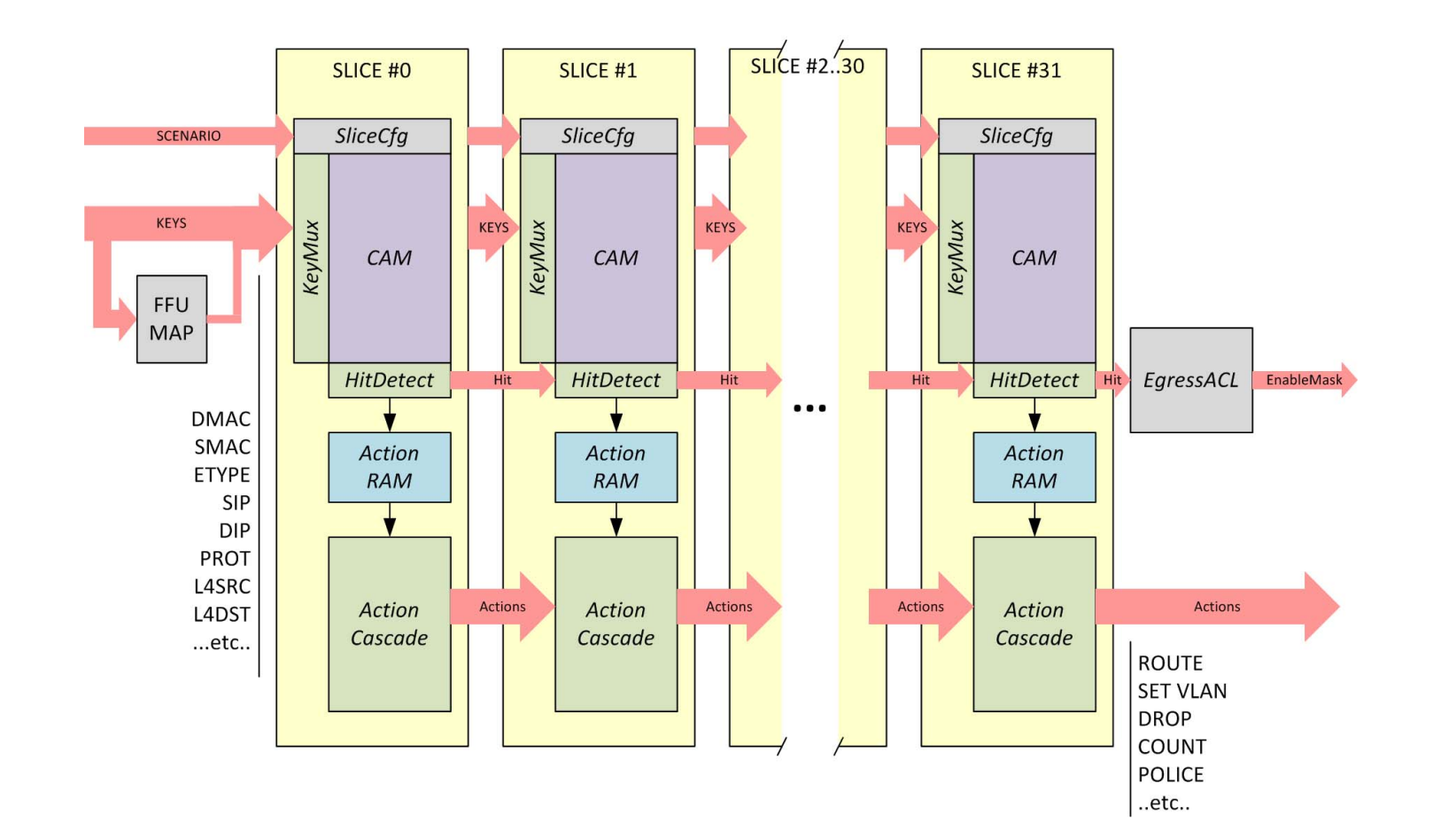

flowchart LR
    KEY0["Header + Metadata"]

    KEY0 --> CAM0["CAM Slice"]

    CAM0 --> RAM0["Action RAM"]

    RAM0 --> A0["Action Cascade"]

    A0 --> KEY1["Derived Metadata"]

    KEY1 --> CAM1["CAM Slice"]

    CAM1 --> RAM1["Action RAM"]

    RAM1 --> A1["Action Cascade"]

    A1 --> OUT["Accumulated Actions"]

Fulcrum 特别指出，第一组 CAM Slice 的输出可以进入下一组，实现：

Second-order iterative matching。

这意味着：

Match
 ↓
Derive Information
 ↓
Match Again
 ↓
Derive More Information

而不是：

ACL Lookup
 ↓
Done

为什么这种设计特别有价值？

最能说明问题的是 Alta Tape-out 后发生的事情。

Fulcrum 在设计阶段并没有把所有未来 Feature 都列进规格。

但最终他们发现，由于 Pipeline 本身具有足够的可配置性，Alta 可以支持很多在 specification closure 后才确认的功能，例如：

FCoE
Native Fibre Channel
IP-in-IP
IPv4 ↔ IPv6 Translation
GRE
NAT
VEPA / VEPA+
VN-Tag
VPWS / VPLS
LISP
OpenFlow 0.9 / 1.0 / 1.1

Fulcrum 在 Hot Chips 中直接把这些称为：

Bonus Features

并明确将其归功于 Pipeline Configurability。

这可能就是 FlexPipe 最能体现价值的地方：

Traditional ASIC:

New Feature
    ↓
Need New Silicon


FlexPipe:

New Feature
    ↓
Can existing Match / Lookup / Action
resources express it?
    │
    ├── Yes → Microcode / Table Configuration
    │
    └── No  → Need New Silicon

FlexPipe 当然不能解决所有问题。

但它显著扩大了：

Tape-out 之后还能通过软件重新解释硬件的范围。

Broadcom vs Fulcrum

可以把两种思路概括成：

	Broadcom Trident	Fulcrum FlexPipe
设计中心	丰富的专用 Forwarding Engines	可配置的 Processing Pipeline
Parser	Frame Parser	Configurable Parser
VLAN	Dedicated VLAN Engine	Match/Lookup/Action 组合
L2	Dedicated L2 Forwarding	L2 Lookup + GloRT + L2F
L3	Dedicated L3 Routing	FFU + NextHop + L3AR
ACL	Multistage ContentAware Engine	FFU TCAM/Action RAM
Tunnel	Dedicated Tunneling Engine	Pipeline + NextHop + Modify
Action Model	Engine-oriented	Distributed Match/Map/Action
Pipeline	Function-oriented	Heterogeneous computational stages
软件配置	Configure predefined features	Configure tables + microcode-like behavior
灵活性重点	Feature richness	Expressing features through generic primitives

两条路线最终都能：

Switch
Route
ACL
Tunnel
QoS

但是思考问题的方法不同。

Broadcom 更接近：

Build powerful forwarding engines
      ↓
Expose them through SDK

而 Fulcrum 更接近：

Build reusable computational primitives
      ↓
Compose forwarding behavior from them

这正是 FlexPipe 最独特的地方。

FlexPipe 与 RapidArray

现在就可以把前两节真正连接起来。

flowchart LR
    RX["Ethernet RX"]

    RX --> RA["RapidArray<br/>Ingress"]

    RA --> MEM["Shared Memory"]

    RA --> FLEX["FlexPipe"]

    FLEX -->|"Destination"| SCH["Scheduler"]
    FLEX -->|"QoS"| SCH
    FLEX -->|"Modify Commands"| MOD["MODIFY"]

    MEM --> SCH

    SCH --> MOD

    MOD --> RA2["RapidArray<br/>Egress"]

    RA2 --> TX["Ethernet TX"]

两套架构各自负责：

RapidArray
    ↓
Where is the packet stored?
When can the packet move?


FlexPipe
    ↓
What is the packet?
Where should it go?
What should be done to it?

可以进一步浓缩成：

RapidArray = Movement

FlexPipe   = Intelligence

而它们共同构成了 Fulcrum Switch Architecture 最核心的两部分。

GloRT：逻辑目的地与交换 Fabric 寻址

在传统 Ethernet Switch 中，我们习惯把转发理解成：

DMAC + VLAN
      ↓
MAC Table
      ↓
Physical Port

例如：

00:11:22:33:44:55
        ↓
MAC Table Lookup
        ↓
Port 17

这套模型对于一颗独立交换芯片来说非常自然。

但 Fulcrum 从 FM5000/FM6000 开始面对的已经不只是：

一个 Packet 应该从哪个物理 Port 发出去？

而是更加复杂的问题：

如果一个逻辑交换机由多颗 ASIC 组成怎么办？

如果 Destination 是一个 LAG，而不是一个 Port 呢？

如果 Destination 是 Multicast Group、CPU、Mirror Destination 呢？

到了 FM10000，如果 Destination 甚至不是 Ethernet Port，而是一个 PCIe Host、VF 或 Tunnel Engine 呢？

Fulcrum 为此引入了一个非常重要的抽象：

GloRT — Global Resource Tag

到了 FM10000，Intel 又在它外面发展出了：

FTAG — Fabric Tag

这两个机制共同构成了 FM6000 → FM10000 架构中一个非常独特的 Logical Fabric Addressing System。

GloRT：不要把 Destination 直接写成 Physical Port

FM5000/FM6000 Datasheet 对 GloRT 的定义非常明确：

GloRT 是一个 16-bit number，可以表示特定 Port、Link Aggregation Group、Multicast Group、Management Frame，或者 Single/Multi-stage Fabric 中的其他 Packet Destination。

所以传统思路：

Destination = Port 17

在 Fulcrum 中可以变成：

Destination = GloRT 0x4200

至于：

0x4200

最后到底代表：

Port 17

还是：

LAG 5

甚至：

另一颗 FM6000 上的一组 Port

由后面的 GloRT Resolution 决定。

GloRT 本质上是一个 Logical Port

FM6000 Datasheet 对这个思想有一句非常关键的描述：

FM5000/FM6000 在概念上是一颗运行在 virtualized physical layer 上的 switch-router。

在这层抽象中，一个“Port”可以表示：

• Physical Ethernet Port
• LAG
• Remote CPU
• Attached CPU
• Internal Loopback Entity
• Multicast Group
• Load-Balancing Group
• 甚至分布在多颗 FM6000 ASIC 上的资源。

因此可以把它理解成：

flowchart LR
    P["Packet"]

    P --> G["Destination GloRT"]

    G --> R["GloRT Resolution"]

    R --> PHY["Physical Port"]
    R --> LAG["LAG"]
    R --> MC["Multicast Group"]
    R --> CPU["CPU"]
    R --> REMOTE["Remote ASIC"]

这其实是一个非常漂亮的抽象：

Logical Destination
        ↓
Physical Realization

被彻底分离了。

SGLORT 与 DGLORT

一个 Packet 在 Fulcrum Fabric 中通常会存在两个非常重要的身份：

SGLORT
Source Global Resource Tag

DGLORT
Destination Global Resource Tag

它们的意义可以简单理解为：

SGLORT = Where did this frame come from?

DGLORT = Where should this frame go?

例如：

flowchart LR
    SRC["Physical Port 3"]

    SRC -->|"SGLORT = 0x1200"| P["Packet"]

    P --> FWD["FlexPipe"]

    FWD -->|"DGLORT = 0x4200"| DST["Logical Destination"]

在 FM5000/FM6000 中，一个没有携带 Inter-Switch Fabric Tag 的 Frame 从物理端口进入时，会被赋予该 Port 对应的 Per-Port Source GloRT。如果随后发生 Source MAC Learning，这个 Source GloRT 甚至会和 Source MAC 一起写入 MAC Table。

所以 MAC Table 中的 forwarding result 并不一定是：

MAC
 ↓
Port Number

而可以更准确地理解成：

MAC
 ↓
GloRT
 ↓
Physical Destination Resolution

为什么不能直接在 MAC Table 里保存 Port？

因为如果保存：

MAC → Port 17

这个 entry 天生就是：

Local ASIC Specific

换一颗 ASIC：

Port 17

可能完全代表另外一个物理接口。

但如果保存：

MAC → GloRT 0x4200

那么：

0x4200

可以在整个 Multi-chip Fabric 中保持同一个逻辑含义。

不同芯片只需要知道：

我应该如何把 0x4200 映射到我自己的本地出口？

于是就可以形成：

flowchart LR
    A["ASIC A"]

    A -->|"DGLORT 0x4200"| B["Fabric"]

    B --> C["ASIC B"]

    C -->|"Resolve 0x4200"| P["Physical Port 7"]

对于 ASIC A：

0x4200
    ↓
Send toward ASIC B

对于 ASIC B：

0x4200
    ↓
Physical Port 7

同一个 Logical Destination，不同 ASIC 做不同的 local resolution。

这正是 GloRT 真正有价值的地方。

从 GloRT 到 Physical Port：不是一次简单查表

GloRT 也不是：

GloRT → Port

这么简单。

FM6000 的 GloRT Lookup 本身就是 FlexPipe 中一个相当完整的 Stage。

处理过程大约为：

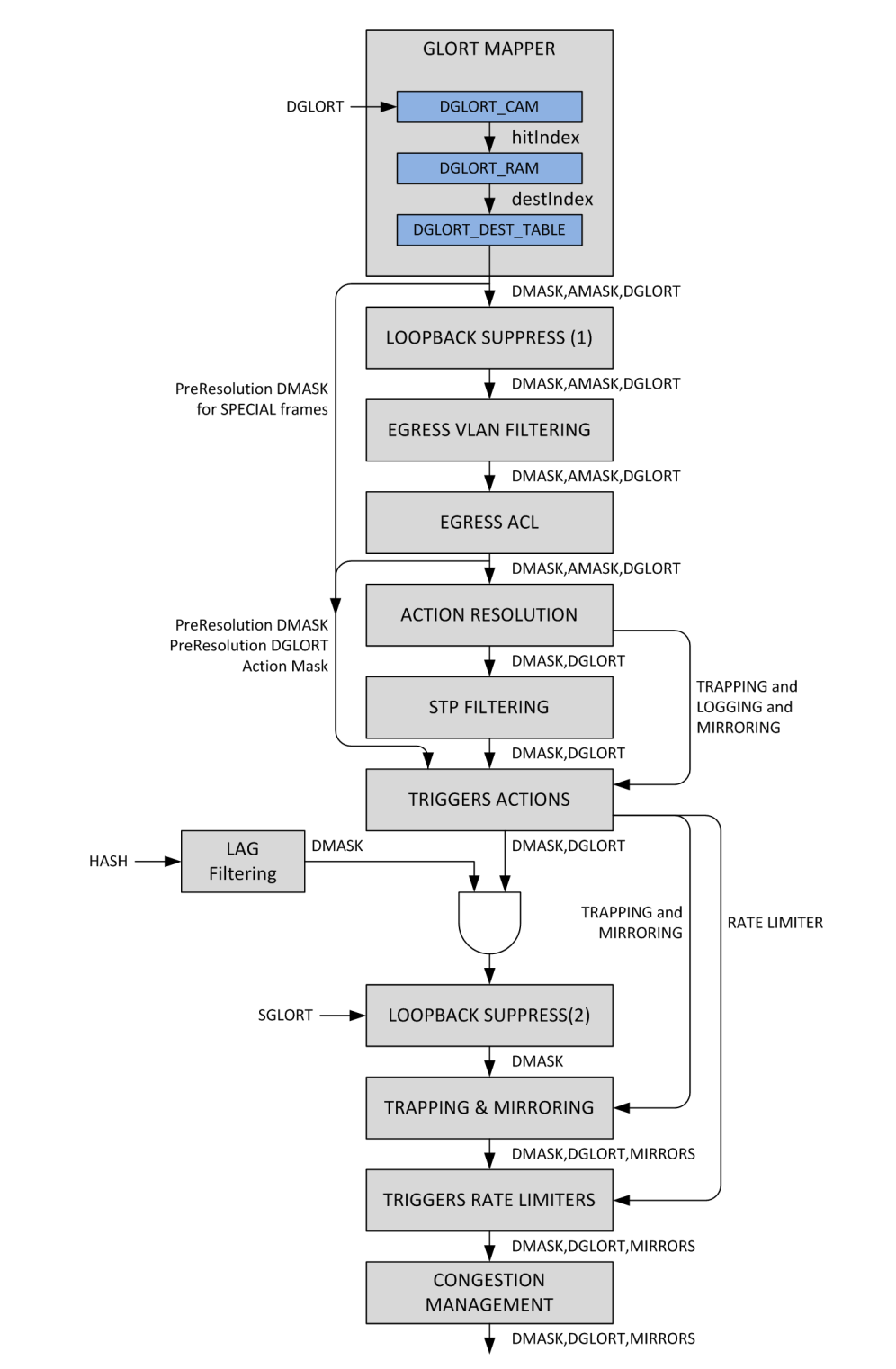

flowchart LR
    D["DGLORT<br/>16 bit"]

    D --> CAM["GLORT_CAM<br/>1K TCAM"]

    CAM --> TABLE["GLORT_TABLE"]

    TABLE --> IDX["DMASK_IDX"]

    IDX --> MASK["Destination Mask Table<br/>16K Entries"]

    MASK --> DMASK["76-bit DMASK"]

    DMASK --> FILTER["VLAN / STP / ACL / LAG<br/>Filtering"]

    FILTER --> FINAL["Final Physical<br/>Destination Ports"]

FM6000 的 GloRT Stage 首先使用一个 1K-entry TCAM/RAM 匹配 DGLORT，然后产生 Destination Mask Table 的索引；随后一个 16K-entry Destination Mask Table 将这个索引转换为 Physical Destination Mask。

所以：

DGLORT
   ↓
Logical Destination Resolution
   ↓
DMASK_IDX
   ↓
Physical Destination Bitmap

DMASK：GloRT 最终变成真正的物理出口

FM6000 的 Physical Forwarding 最终使用一个：

76-bit Destination Mask — DMASK

其中：

DMASK[n] = 1

表示：

Forward one copy to physical destination n

例如：

DMASK

00000000 00000000 00000000 00100100
                           ↑     ↑

                        Port 5  Port 2

表示 Packet 需要复制到两个 Destination。

但 GloRT Lookup 只是产生最初的 forwarding distribution。

之后 DMASK 还要经历：

FM6000 Datasheet 明确列出了这一过程：Initial GloRT mapping 之后，还会依次受到 VLAN Membership、STP、LAG、Security Policy、CPU Trap、Mirroring 以及 Congestion Management 等条件影响。

这说明一个很重要的问题：

GloRT 表示的是逻辑上的“我要去哪里”，DMASK 才是当前 ASIC 最终实际使用的 Physical Egress Set。

因此可以写成：

GloRT
    =
Logical Destination

DMASK
    =
Physical Realization

GloRT 甚至可以直接表示 LAG

这就是这套架构开始体现威力的地方。

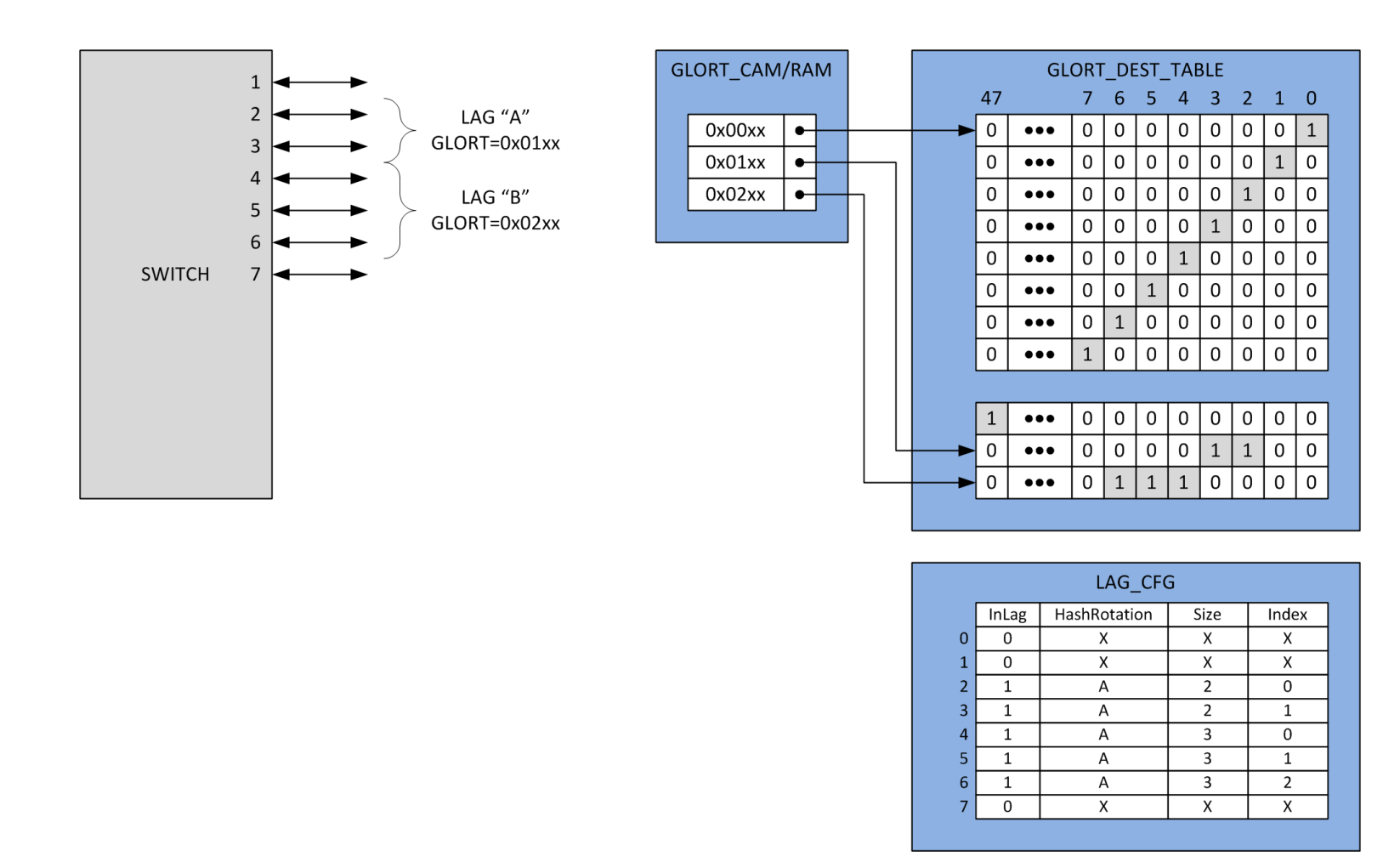

假设：

GloRT 0x4200 = LAG A

而 LAG A 包含：

Port 1
Port 3
Port 7
Port 11

逻辑上 FlexPipe 只需要说：

DGLORT = 0x4200

不需要关心最终到底走：

Port 1

还是：

Port 7

随后 GloRT Stage 可以结合：

L2_HASH

执行：

LAG Pruning
        +
LAG Filtering

最终从这个逻辑 Group 中选择一个 Physical Member。FM6000 的 GloRT Lookup 甚至允许不同 GloRT Entry 选择不同 Hash Rotation 来完成这一过程。

因此：

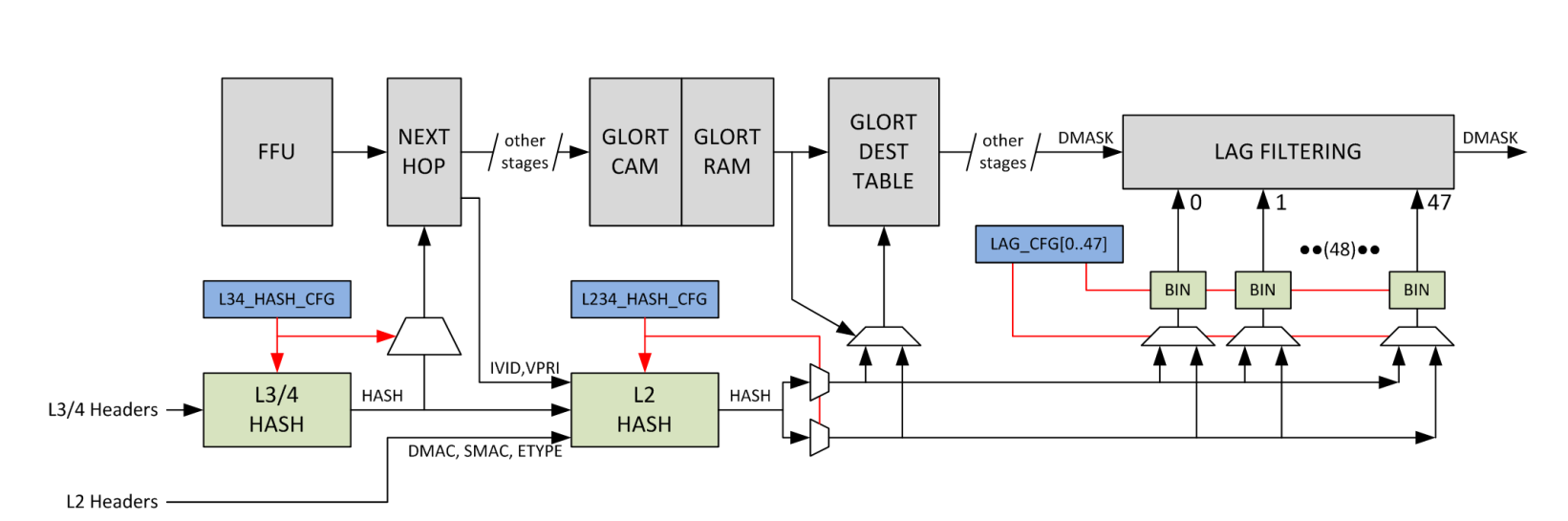

flowchart LR
    FLOW["Packet"]

    FLOW --> G["DGLORT<br/>LAG A"]

    G --> HASH["L2 Hash"]

    HASH --> RESOLVE["GloRT Resolution"]

    RESOLVE --> P1["Port 1"]
    RESOLVE -.-> P3["Port 3"]
    RESOLVE -.-> P7["Port 7"]
    RESOLVE -.-> P11["Port 11"]

这就把：

Forwarding Decision

与：

Load-Balancing Decision

分离了。

FlexPipe 决定：

去 LAG A。

GloRT/LAG Logic 决定：

这一个 Flow 实际走 LAG A 的哪条 Link。

Multi-Chip Fabric：GloRT 真正的目标

到这里，就可以理解为什么 Fulcrum 不满足于传统：

MAC → Physical Port

了。

假设我们有四颗 FM6000：

flowchart TB
    S0["FM6000 #0"]
    S1["FM6000 #1"]
    S2["FM6000 #2"]
    S3["FM6000 #3"]

    S0 <--> S1
    S0 <--> S2
    S1 <--> S3
    S2 <--> S3

站在软件层面，可以希望它们不是：

Four separate switches

而是：

One Logical Switch

于是：

Port
LAG
Multicast Group
CPU

都不应该被限制在某一颗 ASIC 的 local numbering space。

Fulcrum 因此构造出：

         Global Logical Address Space
                    │
                  GloRT
                    │
    ┌───────────────┼───────────────┐
    ▼               ▼               ▼
FM6000 #0        FM6000 #1       FM6000 #2
    │               │               │
 Local Port       Local Port      Local Port

FM6000 Datasheet甚至明确把多个 FM5000/FM6000 组成的系统称作一个：

multi-chip domain

而这些 ASIC 通过 Fabric Tag 携带逻辑 Port 信息，从而构成统一的虚拟 Physical Layer。

问题来了：GloRT 怎样跨 ASIC？

GloRT 是 ASIC 内部的 Metadata。

但 Ethernet Link 本身只传：

DMAC
SMAC
EtherType
Payload
...

如果 Packet 从：

ASIC A

进入：

ASIC B

ASIC B 怎么知道：

Original SGLORT
Destination DGLORT
Internal Priority
Fabric State

这些信息？

这就是：

Fabric Tag

存在的意义。

FM6000 时代：F56 / F64 / F96

事实上，FTAG 的思想并不是 FM10000 才突然出现。

FM5000/FM6000 已经支持多种 Intel/Fulcrum 私有的 Inter-Switch Tag：

F56
F64
F96

用于 Multi-chip Switching。Intel 官方 Datasheet 明确说明，多颗 Switch 可以通过普通 Ethernet Port 互联，并扩展 Ethernet Frame Format 来携带额外 Fabric Information。

因此逻辑上已经是：

Ethernet Frame
      +
Fabric Metadata
      ↓
Inter-Switch Link

GloRT 负责：

Logical Identity

Fabric Tag 负责：

Transport Logical Identity

FM10000：FTAG 成为体系核心

到了 FM10000，这套概念被进一步扩展成非常明确的：

Fabric Tag — FTAG

Intel FM10000 Datasheet 对它的定义非常值得注意：

FTAG 可以在：

Switch ↔ Switch

Switch ↔ PCIe Host Interface

Switch ↔ Tunneling Engine

之间携带内部信息。

Intel甚至明确表示，它对于多个 Switch 表现成：

one switch

是必要的。

这也是 FM10000 与普通 NIC 开始出现本质区别的地方。

FTAG 里装了什么？

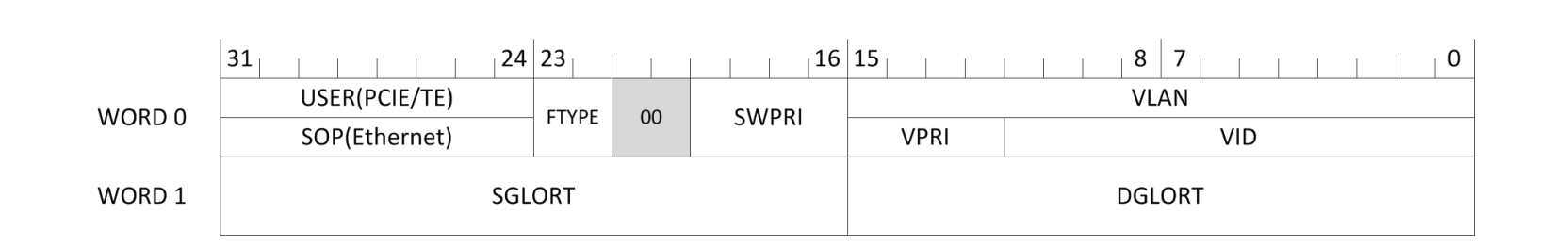

FM10000 的 FTAG 包括：

USER      8 bit   *
FTYPE     2 bit
SWPRI     4 bit
DGLORT   16 bit
SGLORT   16 bit
VPRI      4 bit
VID      12 bit

其中 USER 字段用于 PCIe / Tunnel Engine 形式的 FTAG，在 Ethernet Switch-to-Switch FTAG 中不可用。

从功能上看可以整理成：

Field	作用
SGLORT	Packet 的逻辑 Source
DGLORT	Packet 的逻辑 Destination
SWPRI	Fabric 内部 Switching Priority
VID	Fabric 中关联的 VLAN ID
VPRI	VLAN Priority
FTYPE	Normal / Special Frame
USER	PCIe/Tunnel 使用的额外 Metadata

Intel FM10000 Datasheet明确规定了这些字段，而 DPDK 也把 FTAG 描述为携带 Packet 来源、目的地以及 VLAN 等 Fabric Information 的特殊 Tag。

所以 FTAG 很像：

┌──────────────────────────────────────────┐
│              Fabric Metadata             │
├───────────┬───────────┬──────────────────┤
│  SGLORT   │  DGLORT   │ Priority / VLAN  │
├───────────┴───────────┴──────────────────┤
│              Ethernet Frame              │
└──────────────────────────────────────────┘

一个特别漂亮的设计：Ethernet FTAG 可以复用 Preamble

普通 Ethernet Frame 开始时：

Preamble
   ↓
SFD
   ↓
DMAC
SMAC
...

而 FM10000 在 Switch-to-Switch Ethernet Link 上，可以复用 Ethernet Preamble 的空间来携带 FTAG。

Intel 给出的设计目的是：

避免因为加入 Fabric Metadata 而额外消耗 Link Bandwidth。

而在：

PCIe Host Interface

或：

Tunnel Engine

方向，FTAG 则直接加在 Frame 前面。

所以：

flowchart TB
    subgraph ETH["Switch ↔ Switch"]
        E1["Ethernet Frame"]
        E2["Preamble Space<br/>carries FTAG"]
        E2 --> E1
    end

    subgraph PCIE["PCIe / Tunnel"]
        P1["FTAG"]
        P2["Ethernet Frame"]
        P1 --> P2
    end

这是 FM10000 Datasheet 对 Frame Tagging 的直接描述。

而且 Ethernet Port 上的 FTAG 是：

per-port enabled

并且 Intel 要求这种模式用于受信任的 Switch-to-Switch 链路，而不是普通外部 Ethernet Endpoint。

FTAG 和 VLAN Tag 不是一回事

看到：

VID
VPRI

很容易误以为 FTAG 是另外一种 VLAN Tag。

不是。

VLAN Tag 描述：

Tenant / Broadcast Domain / Priority

而 FTAG 描述的是：

Fabric Forwarding Context

它实际上把：

Original Logical Source
Logical Destination
Switch Priority
VLAN Context
Frame Type

一起带过去。

因此更接近：

Internal Fabric Header

而不是：

802.1Q VLAN Header

FTAG 最重要的是保留 DGLORT

假设 Switch A 已经做完：

DMAC Lookup
    ↓
DGLORT = 0x4200

如果 Packet 去到下一颗 Switch 后重新执行：

DMAC + VLAN Lookup

不仅重复工作，而且可能因为两颗芯片的 Local State 不同而得到不同结果。

有 FTAG 后：

flowchart LR
    A["Switch A"]

    A --> LOOKUP["L2 / L3 Lookup"]

    LOOKUP --> G["DGLORT = 0x4200"]

    G --> FT["FTAG"]

    FT --> LINK["Fabric Link"]

    LINK --> B["Switch B"]

    B --> RESOLVE["Resolve DGLORT"]

    RESOLVE --> PORT["Local Physical Port"]

Switch B 不需要重新回答：

这个 Packet 的最终逻辑目的地是谁？

因为 Switch A 已经告诉它了：

DGLORT = 0x4200

Switch B 更关心：

0x4200 在我这一颗 ASIC 上应该如何实现？

这就是一种非常典型的：

Global Forwarding Decision
        ↓
Local Physical Resolution

FM10000 甚至可以完全根据 FTAG/GloRT 转发

这点非常有意思。

DPDK 对 FM10K 的说明明确写道：

在 FTAG Based Forwarding Mode 中，Switch Logic 根据 GloRT information 转发 Packet，而不是根据 MAC/VLAN Table。

也就是说：

普通 Ethernet forwarding

flowchart LR
    P["Packet"]

    P --> MAC["DMAC + VLAN"]

    MAC --> TABLE["MAC Table"]

    TABLE --> G["DGLORT"]

    G --> PORT["Destination"]

FTAG forwarding

flowchart LR
    P["Packet + FTAG"]

    P --> G["DGLORT"]

    G --> PORT["Destination"]

中间：

MAC Lookup

可以被绕开。

这也是为什么 DPDK 把：

FTAG Based Forwarding

直接称为 FM10K 的一个 unique feature。

一个实际的 DPDK 例子

DPDK 官方 FTAG Test Plan 甚至保留了一组非常有价值的实际数据。

例如一个 FM10K 测试环境中：

Logical Port 4122
    ↓
GloRT 0x4000

Logical Port 4123
    ↓
GloRT 0x4200

然后 DPDK 将这些值导出：

export PORT0_GLORT=0x4000
export PORT1_GLORT=0x4200

再构造带有相应 FTAG 的 Packet，让硬件直接按照 GloRT 将 Packet 送往目标 Port。

这个例子非常能说明：

Logical Port ID
       ≠
GloRT
       ≠
Physical Port Number

它们是三个不同层次的概念。

FM10000 中 DGLORT 是怎样产生的？

FM10000 的 DGLORT 不只是 L2 Lookup 产生。

Intel Datasheet 描述了完整的处理顺序：

flowchart LR
    P["Parser"]

    P --> FFU["FFU"]

    FFU --> NH["NextHop"]

    NH --> L2["L2 Lookup"]

    L2 --> DM["DMASK Generation"]

    DM --> TR["Triggers"]

    TR --> SCH["Scheduler"]

    SCH --> MOD["Modify / FTAG"]

其中 DGLORT 可以在多个 Stage 中产生或改变。

Step 1 — Parser

如果收到 FTAG：

DGLORT ← incoming FTAG

否则：

DGLORT = 0

Step 2 — FFU

FFU 可以执行：

SET_GLORT

或者：

SET_ROUTE

Step 3 — NextHop

Route/NextHop Lookup 可以得到新的：

DGLORT

Step 4 — L2 Lookup

执行：

DMAC + EVID

lookup。

Hit：

MAC Entry → DGLORT

Miss：

DGLORT = Flood GloRT

Step 5 — DMASK Generation

将：

DGLORT

转换成：

Physical Destination Mask

Step 6 — Scheduler / MODIFY

最终如果 Packet 还要进入：

another FM10K
PCIe Host
Tunnel Engine

MODIFY 可以把相应：

SGLORT
DGLORT

重新放进 FTAG。

这套 DGLORT processing sequence 来自 Intel FM10000 Datasheet 的 Frame Processing architecture。

因此可以非常漂亮地概括成：

Parse
  ↓
Classify
  ↓
Route
  ↓
Bridge
  ↓
Resolve Logical Destination
  ↓
Resolve Physical Destination
  ↓
Schedule
  ↓
Carry Logical Destination Forward

firstGlort 为什么会出现在 FM10K 软件里？

理解这些之后，再看到 FM10K SDK / Switch Software 中类似：

firstGlort

这样的字段，就不会显得奇怪了。

GloRT 本身是一个：

16-bit Logical Fabric Namespace

而不是简单的：

Physical Port Number

因此软件往往需要为：

Physical Ports
PCIe PEPs
LAGs
Multicast Groups
Other Logical Endpoints

分配不同 GloRT 范围。

所以像：

firstGlort = ...

这种字段，更适合理解成：

某组 Fabric Resource 所使用的 GloRT Namespace / Range 的起始值。

而不是：

“第 5040 个物理端口”。

具体数值如何编码仍然取决于平台和 SDK 的 GloRT allocation policy，不能只根据一个 firstGlort 数值反推出 Physical Port。

最终可以把 FM10840 想象成这样

flowchart TB
    RX["Packet"]

    RX --> PARSER["Parser<br/>SGLORT / Incoming DGLORT"]

    PARSER --> FLEX["FlexPipe"]

    FLEX --> FFU["FFU"]
    FFU --> NH["NextHop"]
    NH --> L2["L2 Lookup"]

    L2 --> DG["DGLORT"]

    DG --> RESOLVE["GloRT Resolution"]

    RESOLVE --> DMASK["Physical DMASK"]

    DMASK --> SCH["Scheduler"]

    SCH --> DEST{"Destination Type"}

    DEST --> ETH["Ethernet"]
    DEST --> PCI["PCIe Host"]
    DEST --> TUN["Tunnel Engine"]
    DEST --> FAB["Another Switch"]

    PCI --> FT["FTAG"]
    TUN --> FT
    FAB --> FT

这样一来，前面几章也就真正串在了一起：

QDI
 ↓
How the circuits run

RapidArray
 ↓
How packets move

FlexPipe
 ↓
How packets are understood

GloRT
 ↓
How destinations are represented

FTAG
 ↓
How forwarding context moves across the fabric

为什么 GloRT + FTAG 值得单独写？

因为它们揭示了 FM10K 最重要的设计特征之一：

Port 不再只是芯片边缘的一根 Ethernet SerDes。

在 FM10000 的世界里：

Physical Ethernet Port
PCIe Host Interface
Tunnel Engine
Remote ASIC Resource
LAG
Multicast Group

都可以被抽象为某种：

Logical Fabric Resource

然后由：

GloRT

标识，再通过：

FTAG

把这种身份随着 Packet 在 Fabric 中传播。

所以如果必须用一句话总结：

GloRT decouples forwarding decisions from physical ports, while FTAG carries that logical forwarding context across FM10K fabric boundaries.

中文则可以概括成：

GloRT 将“转发到哪里”从物理端口编号中抽象出来，而 FTAG 则负责让这种逻辑转发上下文跨越交换芯片、PCIe Host 和 Tunnel Engine 继续存在。

也正是从这里开始，FM10840 已经很难再被简单称作“一颗 100G 网卡芯片”。

它更像是一颗：

拥有 PCIe Endpoint 的分布式 Ethernet Switch Fabric。
